Applikationsbeispiele

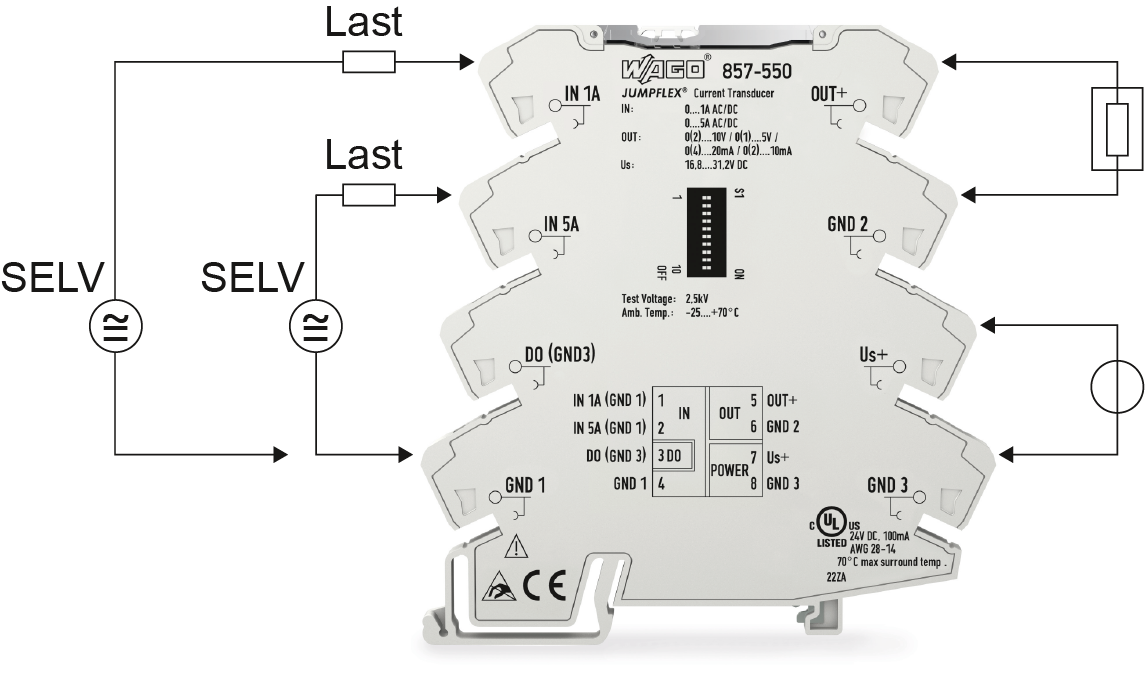

Stromerfassung über Aufsteck-Stromwandler
Stromwandler
Stromwandler
Shunt (Low-Side)
Shunt (Low-Side)

Beispiele für Fehlersignalisierungen

Beispielkonfiguration per DIP-Schalter – Default-Einstellung

DIP-Schalter S1

7

8

Messbereichsunterschreitung

Messbereichsüberschreitung

Überstrom
(Eingangssignal-Endwert + 20 %)

Messbereichsanfang − 5 %

Messbereichsende + 2,5 %

Messbereichsende + 5 %

Beispielkonfiguration per DIP-Schalter – Signalisierung bei Default-Einstellung

Beispiel

Messbereichsüberschreitung

Überstrom
(Eingangssignal-Endwert + 20 %)

Default-Einstellung

Messbereichsende + 2,5 %

Messbereichsende + 5 %

Eingang 5 A

Fehler ab:

5,125 A

6,3 A

Signalisierung:

LED blinkt rot mit 2 Hz.

LED blinkt rot mit 4 Hz.

Eingang 1 A

Fehler ab:

1,025 A

1,25 A

Signalisierung:

LED blinkt rot mit 2 Hz.

LED blinkt rot mit 4 Hz.
