Example Applications

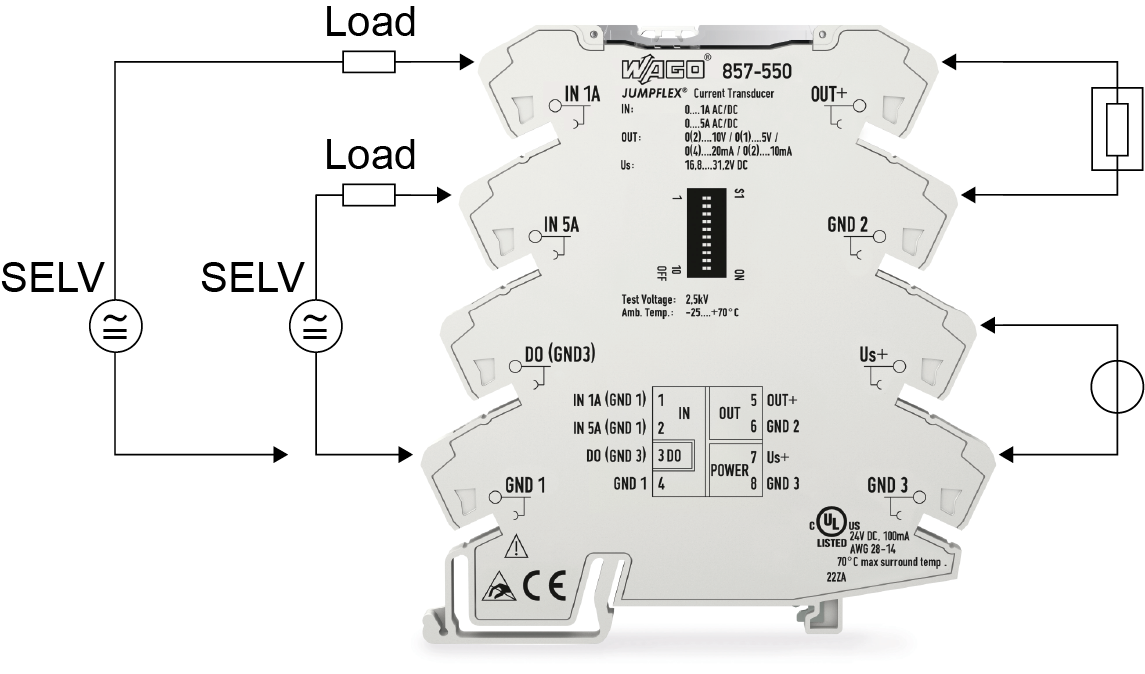

Current measurement via plug-in current transformer
Current Transformers
Current Transformers
Shunt (Low-Side)
Shunt (Low-Side)

Examples of Error Signaling

Configuration Example via DIP Switches – Default Settings

DIP Switch S1

7

8

Measurement underrange

Measurement overrange

Overcurrent
(Input Signal - End Value + 20 %)

Lower measurement range − 5 %

Upper measurement range + 2.5%

Upper measurement range + 5%

Configuration Example Using DIP Switches – Signaling with Default Settings

Example

Measurement overrange

Overcurrent
(Input Signal - End Value + 20 %)

Default Setting

Upper measurement range + 2.5%

Upper measurement range + 5%

Input 5 A

Error from:

5.125 A

6.3 A

Signaling:

LED flashes red at 2 Hz.

LED flashes red at 4 Hz.

Input 1 A

Error from:

1.025 A

1.25 A

Signaling:

LED flashes red at 2 Hz.

LED flashes red at 4 Hz.
