Примеры применения

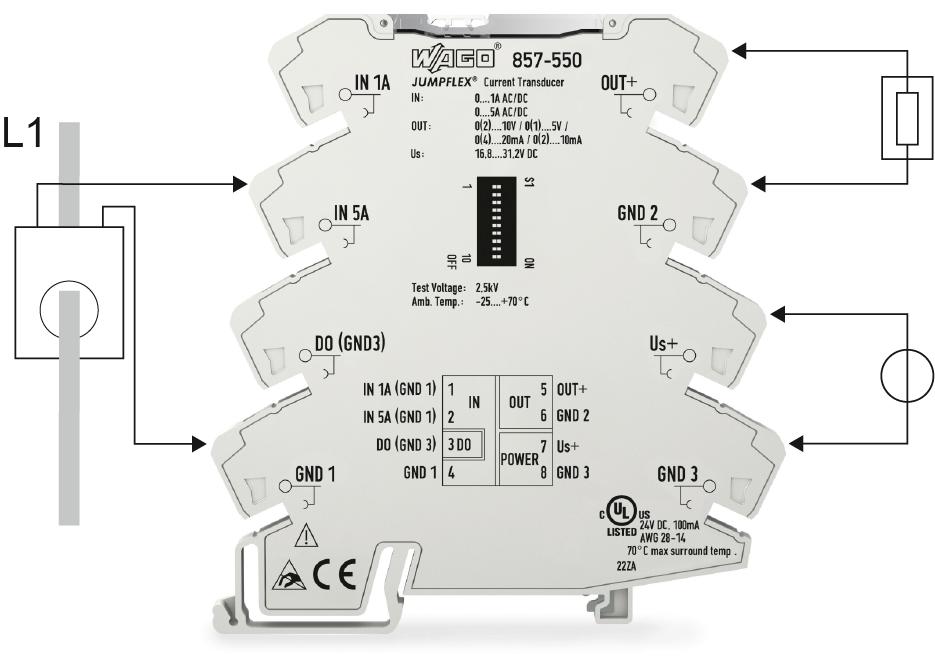

Измерение тока через подключаемый трансформатор тока
Трансформаторы тока
Трансформаторы тока

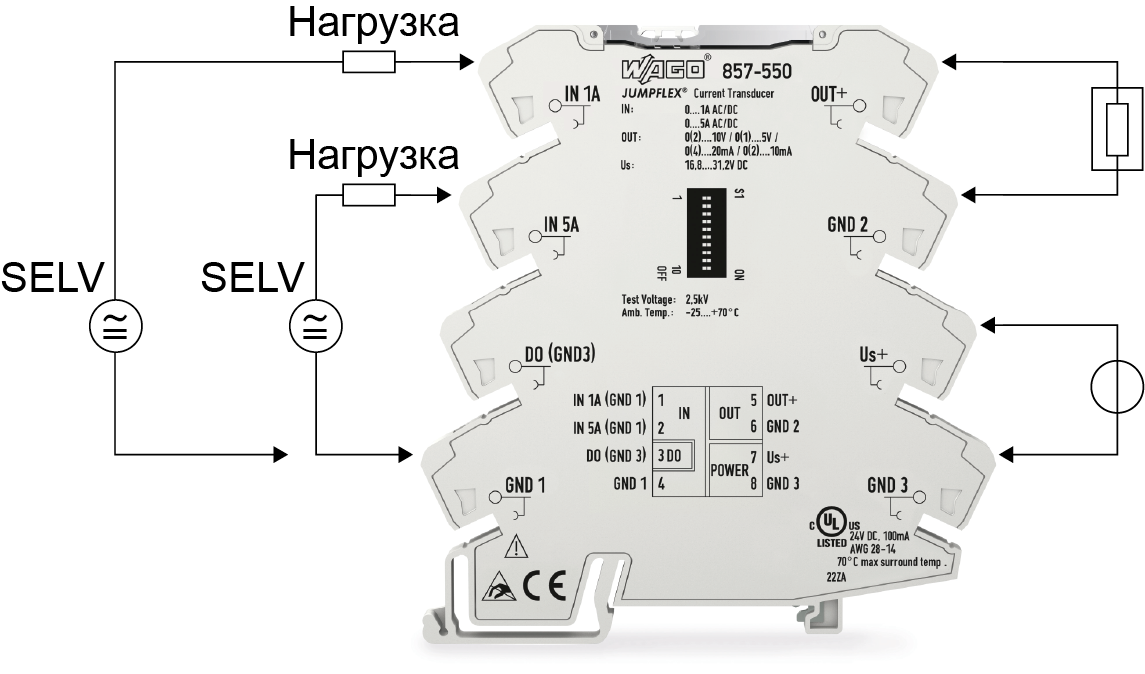

Шунт (низкая сторона)
Шунт (низкая сторона)

Примеры сигнализации об ошибках

Пример конфигурации посредством DIP-переключателей — настройки по умолчанию

DIP-переключатель S1

7

8

Недостаточный диапазон измерений

Превышение диапазона измерений

Ток перегрузки
(входной сигнал - конечное значение + 20 %)

Нижний диапазон измерений -5 %

Верхний диапазон измерений +2,5 %

Верхний диапазон измерений 5 %

Пример конфигурации посредством DIP-переключателей — сигнализация с настройками по умолчанию

Пример

Превышение диапазона измерений

Ток перегрузки
(входной сигнал - конечное значение + 20 %)

Настройка по умолчанию

Верхний диапазон измерений 2,5 %

Верхний диапазон измерений 5 %

Ввод 5 A

Источник ошибки:

5,125 A

6,3 A

Сигнализация:

СИД мигает красным цветом с частотой 2 Гц.

СИД мигает красным цветом с частотой 4 Гц.

Ввод 1 A

Источник ошибки:

1,025 A

1,25 A

Сигнализация:

СИД мигает красным цветом с частотой 2 Гц.

СИД мигает красным цветом с частотой 4 Гц.
