Monitoring of Grid Connection Point (MGCP)

Dieser Use Case dient der Visualisierung oder Überwachung von Werten elektrischer Smart-Meter oder Submeter am Netzanschlusspunkt. Ein Netzanschlusspunkt wird als der Punkt definiert, an dem das öffentliche Stromnetz an das interne Netz des Gebäudes angeschlossen ist. Eine Visualisierung und Überwachung ist beispielsweise dann sinnvoll, wenn die Leistung der Photovoltaikanlage die maximale Einspeiseleistung überschreitet. In diesem Fall kann ein Energiemanager den angeschlossenen Geräten kostenlos und emissionsfrei Energie bereitstellen, ohne die Leistung der Photovoltaikanlage zu drosseln. Dadurch wird auch der Autarkiegrad gesteigert.

Szenarios:

Der Netzanschlusspunkt stellt folgende Datenpunkte/Szenarios zur Verfügung:

• Szenario 1 – PV feed-in power limitation factor [Prozent (Pct)]
  Maximaler Stromwert, der aus dem internen Netz des Gebäudes in das öffentliche Stromnetz eingespeist werden darf. Es handelt sich um einen prozentualen Wert der kumulierten, nominalen Spitzenleistung aller Photovoltaikanlagen zur Stromerzeugung im Gebäude.
• Szenario 2 – Momentary power consumption/production [Watt (W)]
  Aktueller Stromverbrauch von lokalen Geräte aus dem öffentlichen Netz oder aktuelle Stromerzeugung und Einspeisung in das öffentliche Netz.
• Szenario 3 – Total feed-in energy [Wattstunden (Wh)]
  Gesamte elektrische Energie, die aus dem internen Netz in das öffentliche Netz eingespeist wurde, ohne Berücksichtigung der aus dem Netz verbrauchten Energie.
• Szenario 4 – Total consumed energy [Wattstunden (Wh)]
  Gesamter Energieverbrauch aus dem öffentlichen Netz ohne Berücksichtigung der in das Netz eingespeisten Energie.
• Szenario 5 – Momentary current consumption/production (phase-specific) [Ampere (A)]
• Aktueller Stromverbrauch aus dem öffentlichen Netz und eingespeister Strom aus interner Stromerzeugung (phasenspezifisch).
• Szenario 6 – Voltage (phase-specific) [Volt (V)]
  Tatsächliche, phasenspezifische Wechselspannungswerte des Netzanschlusspunktes des Akteurs.
• Szenario 7 – Frequency [Hertz (Hz)]
  Frequenz, die am Netzanschlusspunkt gemessen wird.

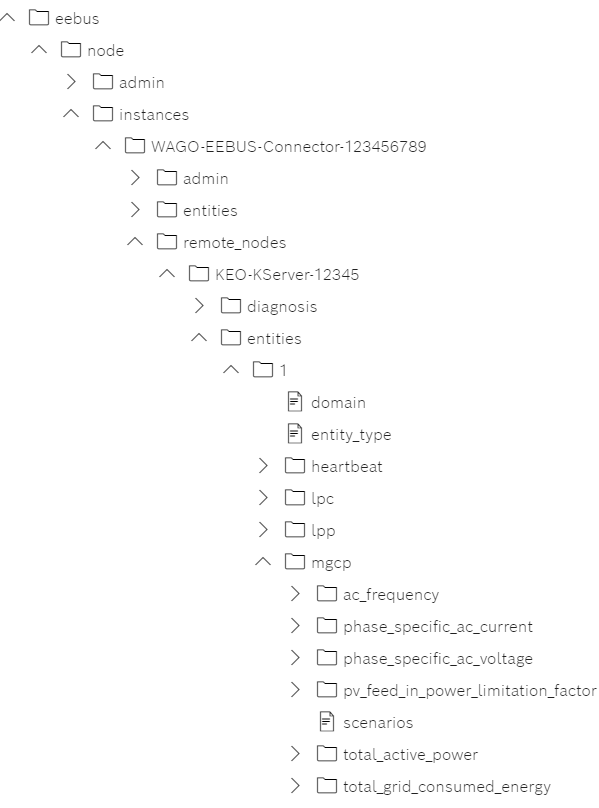

Pfad zur Konfiguration im Data Layer:

fieldbuses/eebus/node/instances/WAGO-EEBUS-Connector-<serial>/remote_nodes/<remote_device>/entities/<entity>/mgcp/
