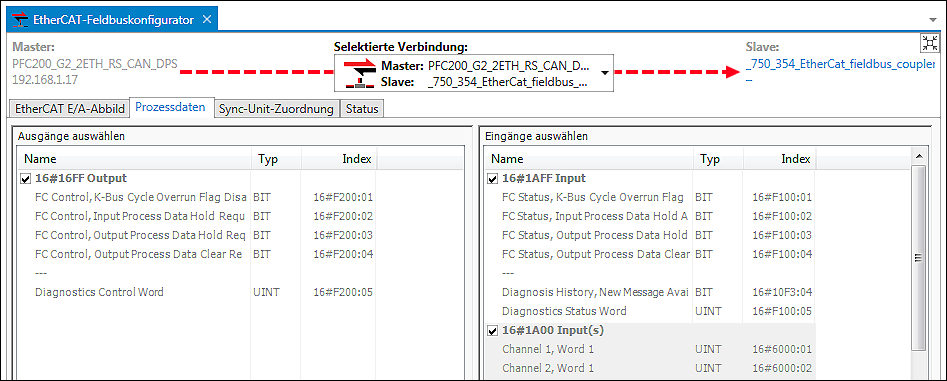

Register „Prozessdaten“

In diesem Register werden die Prozessdaten für die Ein- und Ausgänge des Slaves angezeigt. Die Daten resultieren aus der Gerätebeschreibungsdatei.

Auf der linken Seite werden die Ausgänge, auf der rechten Seite die Eingänge des Slaves angezeigt. Für jeden Ein-/Ausgang werden Startadresse (Name), Datentyp (Typ) und Index angezeigt.

Ausgänge (zum Schreiben) und Eingänge (zum Lesen), die in diesem Register mit einem Häkchen aktiviert werden, können im Register „EtherCAT E/A-Abbild“ Applikationsvariablen zugewiesen werden.
