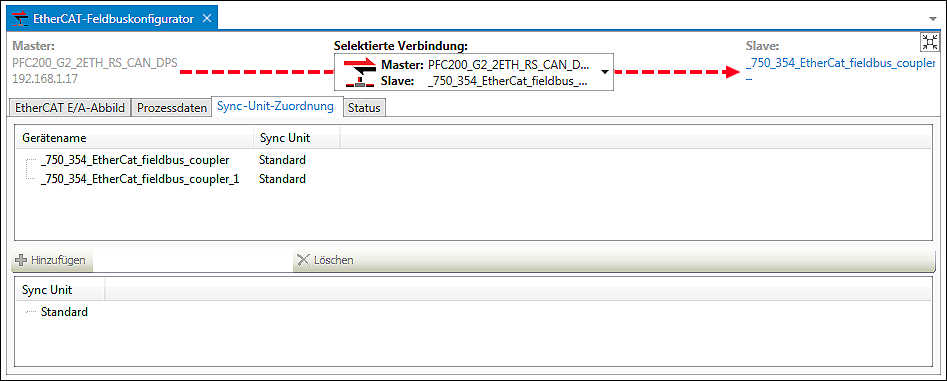

Register „Sync-Unit-Zuordnung“
Dieses Register zeigt alle Slaves, die unterhalb des Masters eingefügt sind und ihre Zuordnung zu Synchronisationseinheiten (Sync-Units). Sync-Units sind Gruppen von Slaves. Durch die Gruppierung in kleinere Einheiten lassen sich Fehler einfacher ermitteln und zuordnen. Sobald ein Slave in einer Sync-Unit-Gruppe fehlt, werden im nächsten Buszyklus auch die anderen Slaves in der Gruppe als fehlend dargestellt. Über die Gerätediagnose kann so schnellstmöglich auf die fehlende Gruppe reagiert werden. Nicht betroffene Gruppen können auch weiterhin ohne Beeinflussung weiter betrieben werden.
Im oberen Bereich des Registers können einzelne oder mehrere Slaves zu Sync-Units zusammengefasst werden.
Im unteren Bereich des Registers können neue Sync-Units hinzugefügt oder gelöscht werden.
Parameter | Beschreibung |
|---|---|
[Hinzufügen] | Fügt eine Sync-Unit hinzu Dazu ist zunächst im Textfeld der Name der neuen Sync-Unit einzutragen. |
[Löschen] | Löscht die ausgewählte/n Sync-Unit/s Sind Slaves der zu löschenden Gruppe zugeordnet, wird eine Warnung angezeigt. Ein Klick auf [Ja] ordnet die Geräte wieder der Standardgruppe zu. |
