Master-Variablen (Slave-Datenpunkte auf dem Master)

Nach Klicken auf [Bereitstellen] werden die Slave-Datenpunkte für den Master übernommen und auf der linken Fensterseite wie folgt tabellarisch als Master-Variablen dargestellt:

„Modbus-Master-Variablen“ – Slave-Datenpunkte auf dem Master (linke Seite)
Parameter	Beschreibung
Datenpunkt (Slave)	Name bzw. Pfad des Slave-Datenpunktes auf dem Master
Variable	Variablenname bzw. Pfad auf dem Master Generell wird zwischen manueller und automatischer Variante unterschieden:
	Automatisch	Es wird eine Variable entsprechend des Variablenpfades auf dem Master erzeugt.
	Manuell	Die Variable wird vom Benutzer angegeben. Dabei kann es sich um eine bestehende Variable handeln oder um eine von CODESYS erzeugte.
Mapping	Zeigt an, welche Variable neu ist und welche bereits existiert:
		Die Variable ist noch nicht vorhanden, wird neu erzeugt und ist dann im gesamten Projekt verwendbar.
		Eine bereits vorhandene Variable wird für die Abbildung verwendet.
Datentyp	Auswahlfeld zur Übernahme des (Slave-)Datentyps
T [ms]	Zykluszeit beim Zugriff auf den Datenpunkt
Zugriff	Der Zugriff auf die Variable des Modbus-Slaves wird festgelegt:
	ReadOnly	Der Master liest den Ausgang eines Slaves.
	WriteOnly	Der Master schreibt den Eingang eines Slaves.
	ReadWrite	Der Master kann Ein-/Ausgang eines Slaves schreiben/lesen.
Trigger	Der zeitliche Zugriff wird festgelegt. Die Auswahlmöglichkeit ist hier abhängig von der Zugriffseinstellung.
	Cyclic	Variable wird zyklisch bearbeitet
	OnValue Change	Variable wird bei Wertänderung geschrieben (nur bei „WriteOnly“ und „ReadWrite“)

Hinweis

Gleichzeitiger Zugriff aus mehreren Task auf eine Variable führt zu Inkonsistenzen!

Greifen Sie nicht aus mehreren Task auf dieselbe Modbus-Variable zu. Dies kann zu Inkonsistenzen führen. Es ist nicht sichergestellt, dass die Modbus-Variablen den erwarteten Wert liefert. Sie erhalten dazu keine Fehlermeldung.

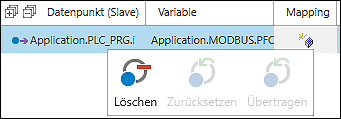

Bei Rechtsklick auf die Master-Variable bzw. auf den bereitgestellten Slave-Datenpunkt, öffnet sich ein Kontextmenü:

Kontextmenü Slave-Variablen
Symbol	Parameter	Beschreibung
	Löschen	Löscht den Slave-Datenpunkt auf dem Master Die Master-Variable wird ebenfalls gelöscht, sofern es sich nicht um eine globale Variable handelt.
	Zurücksetzen	Setzt die Master-Variable auf „automatischen Wert“ zurück
	Übertragen	Übernimmt den Wert der Zelle für alle selektierten Zeilen (T [ms], Trigger, Zugriff)
