Controller (Master) mit Feldbuskoppler (Slave) verbinden

Im Folgenden verbinden Sie einen Controller mit einem Feldbuskoppler. Beide Geräte werden in diesem Beispiel nicht im Netzwerk gescannt, sondern zunächst offline projektiert.

Geräte in der Kommunikationssicht platzieren

  1. Wählen Sie einen Controller und einen Feldbuskoppler aus dem Produktkatalog aus und ziehen Sie diese mit der Maus in die Netzwerkansicht (Kommunikationssicht).
Geräte in die Netzwerkansicht ziehen
Geräte in die Netzwerkansicht ziehen

Verwendete I/O-Module in der Gerätedetailansicht konfigurieren

  1. Öffnen Sie die Gerätedetailansicht (wahlweise grafisch oder tabellarisch), indem Sie doppelt auf den Controller klicken.
  2. Ordnen Sie die verwendeten I/O-Module analog zu Ihrer Hardware an, indem Sie diese aus dem Produktkatalog hinter das Gerät ziehen.
  3. Parametrieren Sie die I/O-Module bei Bedarf, indem Sie diese auswählen und jeweils im Bedienfeld „Einstellungen“ Änderungen vornehmen.
  4. Wechseln Sie zurück zur Netzwerkansicht.
  5. Verfahren Sie ebenso mit dem zweiten Gerät.

Geräte verbinden

  1. Klicken Sie in der Netzwerkansicht (Kommunikationssicht) bei einem der Geräte auf den grauen Konnektor (ETHERNET/Modbus) und halten Sie die Maustaste gedrückt.
  2. Um die Geräte miteinander zu verbinden, ziehen Sie die Verbindungslinie auf den gleichartigen Konnektor des zweiten Gerätes. Lassen Sie die Maustaste los, sobald ein grünes Pluszeichen erscheint.
  3. Geräte verbinden
  1. Die Geräte sind verbunden. An dem Pfeil der Verbindungslinie erkennen Sie die automatisch zugewiesene Rolle der Geräte: Die Verbindungslinie beginnt beim Master und endet beim Slave.
Kommunikationsrichtung Master → Slave
Kommunikationsrichtung Master → Slave

Protokoll für die Verbindung festlegen

  1. Um das Protokoll für die Verbindung festzulegen, klicken Sie im Kontextmenü des Modbus-Konnektors oder der Verbindung auf die Schaltfläche [Protokoll].
  2. Wählen Sie die gewünschte Verbindung aus (in diesem Beispiel „Modbus (TCP)“).
  3. Protokoll auswählen

Die Auswahlmöglichkeiten hängen von den verwendeten Geräten ab.

Geräteeinstellungen im Bedienfeld „Einstellungen“ festlegen

Einstellungen oder Parameter der eingefügten Geräte ändern Sie im Bedienfeld „Einstellungen“. Das Bedienfeld ist standardmäßig geöffnet. Ist dies nicht der Fall, öffnen Sie es über das Kontextmenü des Gerätes und die Schaltfläche [Einstellungen].

Bedienfeld „Einstellungen“ öffnen
Bedienfeld „Einstellungen“ öffnen
  1. Selektieren Sie das Gerät in der Netzwerkansicht.
  2. Register, Eingabemasken und Auswahlfelder innerhalb des Bedienfeldes „Einstellungen“ sind gerätespezifisch. Angezeigte Einstellmöglichkeiten hängen vom Inhalt der jeweiligen Gerätebeschreibungsdatei ab.
  3. Nehmen Sie allgemeine Einstellungen bezüglich Gerät, SPS und Lokalbus in den ersten Registern vor. Ändern Sie beispielsweise die IP-Adresse.
  4. Nehmen Sie Modbus-Einstellungen im Register „Modbus“ vor.
  5. Allgemeine Modbus-Einstellungen vornehmen

Applikation programmieren

  1. Wählen Sie den Controller aus.
  2. Öffnen Sie das Bedienfeld „Programmstruktur“, indem Sie im Register „ANSICHT“ des Menübandes auf die Schaltfläche [Programmstruktur] klicken.
  3. Bedienfeld „Programmstruktur“ öffnen
  4. Erstellen Sie Ihr Programm (im Hauptprogramm „PLC_PRG“ oder in einer POU).
  5. Kompilieren und validieren Sie Ihr Programm im Register „PROGRAMM“ mittels [Übersetzen].

Slave konfigurieren

Die Konfiguration des Slaves nehmen Sie im Datenpunktkonfigurator vor.

Für Feldbuskoppler ist die Slave-Konfiguration jedoch nicht relevant, da sich die Slave-Datenpunkte bereits aus dem Hardwareaufbau ergeben. In diesem Fall dient der Datenpunktkonfigurator in erster Linie zur Ansicht der bestehenden Datenpunkte, die dem Master über den Feldbuskonfigurator zur Verfügung gestellt werden können.

  1. Zur Ansicht der Datenpunkte öffnen Sie den Datenpunktkonfigurator per Doppelklick auf die Gerätekachel.

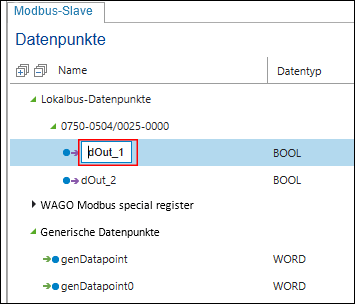

  2. Unter „Lokalbus-Datenpunkte“ finden Sie die Datenpunkte, die aus dem Hardwareaufbau resultieren. An dieser Stelle sind keine weiteren Einstellungen notwendig, Sie haben aber die Möglichkeit, Datenpunkte per Doppelklick auf den Namen umzubenennen.
  3. Datenpunkte umbenennen
  4. Optional: Falls erforderlich, können Sie im Datenpunktkonfigurator zusätzlich generische Datenpunkte hinzufügen. Diese benötigen Sie beispielsweise, wenn Sie in bestimmter Weise (mittels Funktionscodes) auf vorhandene Datenpunkte zuzugreifen möchten, die eine beliebige Position im bestehenden Modbus- Prozessabbild repräsentieren. Zum Anlegen und Bearbeiten generischer Datenpunkte, siehe Szenario Controller (Master) mit Controller (Slave) verbinden unter „Generische Datenpunkte anlegen“.

Verbindung zwischen Master und Slaves konfigurieren

Die Verbindung zwischen Master und Slaves konfigurieren Sie im Feldbuskonfigurator. Hier werden hauptsächlich Verbindungseinstellungen vorgenommen, zu übertragende Variablen angezeigt und neue Variablen angelegt.

  1. Klicken Sie auf den Modbus-Konnektor eines der beiden verbundenen Geräte.
  2. Öffnen Sie den Modbus-Feldbuskonfigurator, indem Sie auf die Schaltfläche [Konfigurator] klicken.
  3. Feldbuskonfigurator öffnen
  4. Der Feldbuskonfigurator wird geöffnet. Die Verbindung wird im Kopfbereich des Konfigurators angezeigt. Falls mehrere Slaves mit einem Master verbunden sind, können Sie die Auswahl unter „Selektierte Verbindung“ ändern.
  5. Der Feldbuskonfigurator ist in zwei Spalten unterteilt:
    Auf der linken Seite werden die Variablen dargestellt, die über den Bus vom Slave zum Master übertragen werden.
    Die rechte Seite zeigt die auf dem Slave verfügbaren Datenpunkten an, die sich aus dem Hardware-Aufbau des Feldbuskopplers ergeben. Außerdem werden hier Standardvariablen angezeigt, die automatisch jedem Modbus-Slave zur Verfügung stehen („WAGO Modbus special register“). Der Baum stellt diese in einer hierarchischen Ansicht entsprechend der Programmstruktur dar.
  6. Wählen Sie in der rechten Spalte einen Slave-Datenpunkt aus, auf den der Master zugreifen soll.
    Tipp: Mit gedrückter Steuerungstaste wählen Sie mehrere Datenpunkte aus.
  7. Hinweis: Sie können sowohl auf Einzelvariablen als auch auf ganze Strukturen/Arrays zugreifen. I/O-Module können auch als Ganzes mit allen Datenpunkte für den Master bereitgestellt werden. Beachten Sie dazu Zugriff auf einfache und komplexe Datentypen.

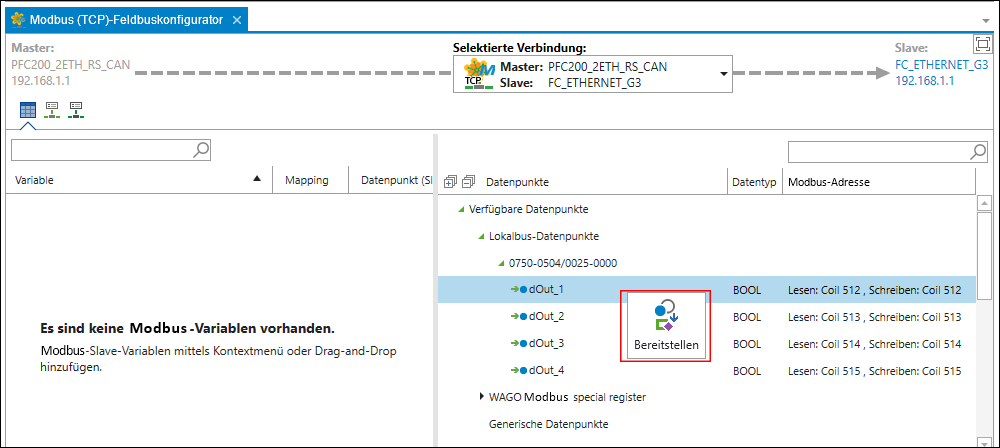

  8. Klicken Sie im Kontextmenü des Datenpunktes auf [Bereitstellen].
  9. Slave-Datenpunkt für Master bereitstellen
  10. Die Variable wird in der Master-Applikation erzeugt. Damit wird die Verbindung zum Slave-Datenpunkt hergestellt.

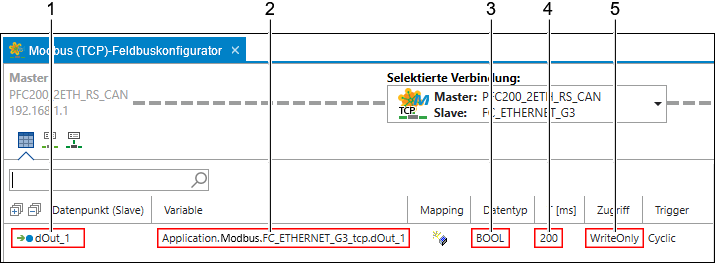

  11. Sie sehen den Slave-Datenpunkt (1), die erstellte Variable auf dem Master (2), das Auswahlfeld zur Anpassung des Datentyps (3), die Zykluszeit für die Aktualisierung der Variablen über Modbus (4) und die Art des Modbus-Zugriffs auf die Variablen (5).

    ReadOnly (RO): Master liest den Ausgang des Slaves
    WriteOnly (WO): Master schreibt auf den Eingang des Slaves
    ReadWrite (RW): Master liest den Ausgang/schreibt den Eingang des Slaves
  12. Neue Variable auf dem Master
  13. Passen Sie ggf. die Zykluszeit (Spalte T [ms]) auf die benötigte Zykluszeit an.
  1. Sie können die Master-Variable nun in der Applikation des Masters verwenden.

Auf Datenpunkte zugreifen

  1. Öffnen Sie die Programmstruktur und das Hauptprogramm des Masters.
  2. Hauptprogramm des Masters öffnen

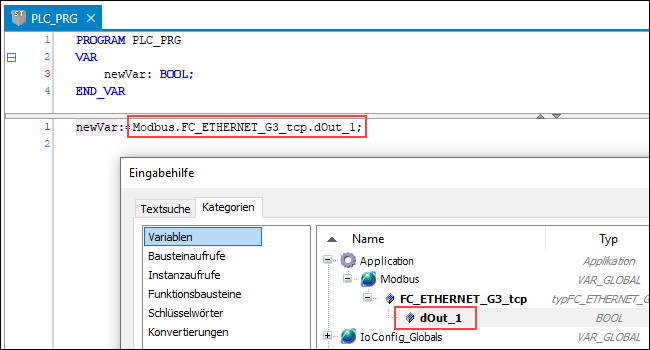

  3. In der Applikation des Masters erfolgt der Zugriff auf die Variable, wie in der folgenden Abbildung dargestellt.
  4. Tipp: Die Eingabehilfe zur einfachen Auswahl der Variable öffnen Sie mittels Taste [F2].
  5. Zugriff auf die Variable in der Master-Applikation
  1. Auf diese Weise wurde ein vorhandener Slave-Datenpunkt über Modbus zugänglich gemacht und in der Master-Applikation ausgelesen.
