Points de données d'esclave disponibles
Les points de données d'esclave disponibles sont représentés sous forme de tableau sur le côté droit du configurateur de bus de terrain comme suit :
Paramètre | Description |
|---|---|
Points de données | Arborescence avec points de données disponibles, triés selon les onglets spéciaux Modbus, les points de données génériques et les variables de programme |
Type de données | Type de données de la variable |
Adresse Modbus | Adresse onglet/coil du point de données |

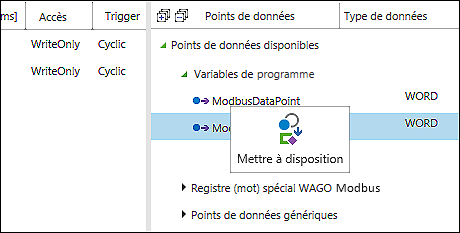

Un clic droit sur un point de données ouvre un menu contextuel avec le bouton [Mettre à disposition]. Avec ce bouton, le point de données d'esclave est publié via Modbus et mis à la disposition du maître.
Remarque : ici, vous pouvez accéder à la fois à des variables individuelles et à des structures complètes (voir Accès à des types de données simples et complexes).
