Variables maître (points de données d'esclave sur le maître)

Après un clic sur [Mettre à disposition], les points de données d'esclave sont repris pour le maître et sont affichés comme variables maître sous forme de tableau dans la partie gauche de la fenêtre comme suit :

« Variables maître Modbus » – Points de données d'esclave sur le maître (côté gauche)
Paramètre	Description
Point de données (esclave)	Nom ou chemin du point de données esclave sur le maître
Variable	Nom de variable ou chemin sur le maître En général, on fait la distinction entre variable manuelle et automatique :
	Automatique	une variable est créée selon le chemin de variable sur le maître.
	Manuel	La variable est indiquée par l'utilisateur. Il peut s'agir d'une variable existante ou d'une variable créée par CODESYS.
Mappage	Affiche quelle variable est nouvelle et laquelle existe déjà :
		la variable n'existe pas encore, elle est créée et est ensuite utilisable dans tout le projet.
		Une variable déjà existante est utilisée pour la table image.
Type de données	Champ de sélection pour l'adoption du type de données (esclave)
T [ms]	Temps de cycle pour accès sur le point de données
Accès	L'accès à la variable de l'esclave Modbus est déterminé :
	Lecture seule	Le maître lit la sortie d'un esclave.
	Ecriture seule	Le maître écrit l'entrée d'un esclave.
	Lecture et écriture	Le maître peut écrire/lire l'entrée/la sortie d'un esclave.
Trigger	L'accès temporel est défini. La possibilité de choix dépend ici du réglage d'accès.
	Cyclic	La variable est traitée de manière cyclique.
	OnValue Change	La variable est écrite lors d'une modification de valeur (seulement avec « Écriture seule » et « Lecture seule »).

Remarque

L'accès simultané à une variable à partir de plusieurs tâches entraîne des incohérences !

N'accédez pas à la même variable Modbus à partir de plusieurs tâches. Cela peut entraîner des incohérences. Il n'est pas garanti que la variable Modbus fournisse la valeur attendue. Vous ne recevez pas de message d'erreur à ce sujet.

Lorsque vous cliquez avec le bouton droit sur la variable maître ou sur le point de données esclave mis à disposition, un menu contextuel s'ouvre :

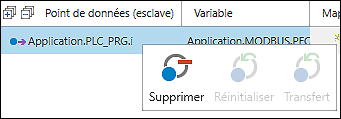

Menu contextuel de la variable de maître

Menu contextuel des variables d'esclave
Symbole	Paramètre	Description
	Supprimer	Supprime le point de données d'esclave sur le maître La variable maître est également supprimée sauf s'il s'agit d'une variable globale.
	Réinitialiser	Réinitialise la variable de maître sur « valeur automatique »
	Transfert	Applique la valeur de la cellule pour toutes les lignes sélectionnées (T [ms], déclencheur, accès)
