Symbolkonfiguration

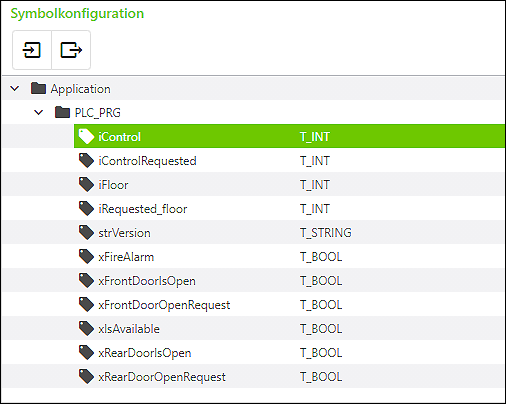

Im Bereich „Symbolkonfiguration“ werden die Inhalte einer importierten Symbolkonfiguration (XML) angezeigt, die aus einer Applikation resultieren. Die Struktur orientiert sich dabei für Steuerungen standardmäßig an der PLCopen-Struktur.

Im Bereich „Symbolkonfiguration“ stehen folgende Funktionen zur Verfügung:

Funktionen im Bereich „Symbolkonfiguration“
Schaltfläche		Funktion
	[Symbolkonfiguration importieren]	Es wird ein Dialogfenster geöffnet, über welches Symbolkonfigurationen im Format *.xml importiert werden können (siehe Symbolkonfiguration mit Applikationsvariablen importieren).
	[Symbolkonfiguration exportieren]	Es wird ein Dialogfenster geöffnet, über welches die Symbolkonfiguration im Format *.xml exportiert werden kann. Obwohl im OPC UA Mapping Editor keine Änderungen an der Symbolkonfiguration selbst vorgenommen werden, kann die Exportfunktion beispielsweise verwendet werden, wenn die Symbolkonfiguration in einem anderen Programm bearbeitet werden soll. Es kann vorkommen, dass ganze Projekte aus dem Mapping Editor weitergegeben wurden und die ursprüngliche Symbolkonfiguration deshalb nicht mehr vorliegt.
