I/O-Check

Basierend auf der Geräteansicht können Verdrahtungstests für konventionelle, analoge und digitale Ein-/Ausgänge eines Gerätes durchgeführt werden, indem z. B. testweise Ausgangssignale gesetzt werden (siehe auch 8 Gerätediagnose durchführen).

Hinweis

Prüfung von Ein- und Ausgängen nicht für alle Geräte verfügbar

Beachten Sie, dass nicht alle Geräte eine Prüfung von Ein- und Ausgängen unterstützen. Für diese Geräte ist lediglich die Geräteansicht mit den Statusanzeigen verfügbar.

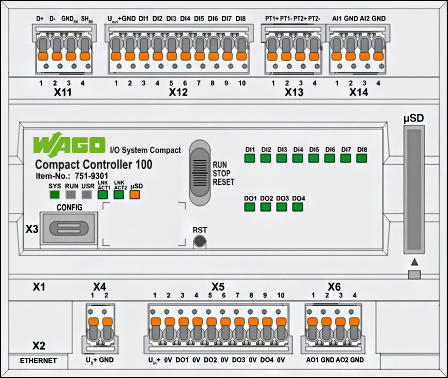

Im oberen Bereich der Ansicht „I/O-Check“ wird die verwendete Gerätehardware visuell dargestellt. Dabei zeigen die LED-Anzeigen auf der linken Seite den Status der Kopfstation und die LED-Anzeigen der rechten Seite den Status der Kanäle an.

Ansicht „I/O-Check“
Ansicht „I/O-Check“

Statusanzeigen der Kopfstation

Die Statusanzeigen der Kopfstation sind immer aktiv. Die LED-Anzeigen in der Grafik sind nicht klickbar, zeigen aber bei Mouse-Over die aktuelle Statusmeldung der Kopfstation an.

Hinweis

Blinkcodes zeigen keine reale Frequenz

Beachten Sie, dass Blinkcodes nicht in der realen Frequenz dargestellt werden.
Ausführliche Beschreibungen der Diagnosemeldungen und Blinkcodes finden Sie im Handbuch des jeweiligen Produktes.

Statusanzeige der Kopfstation
Statusanzeige der Kopfstation

Statusanzeigen der Kanäle

Die Statusanzeigen für die angeschlossenen Kanäle zeigen nicht permanent, sondern nur im Monitormodus den aktuellen Status (nur lesend) der verwendeten Digitalein- und Digitalausgänge an. Der Monitormodus ist aktiv, sofern eine Onlineverbindung zum Gerät besteht.

Hinweis

LED-Status bezieht sich auf Ein/Aus-Statuswerte digitaler E/A-Kanäle

Für Diagnosekanäle setzen sich die Anzeigen der physischen LED-Anzeigen ggf. aus mehreren Statuswerten zusammen. Der hier angezeigte LED-Status bezieht sich nur auf Ein/Aus-Statuswerte mit direktem Bezug zu digitalen E/A-Kanälen.

Statusanzeige der Kanäle
Statusanzeige der Kanäle

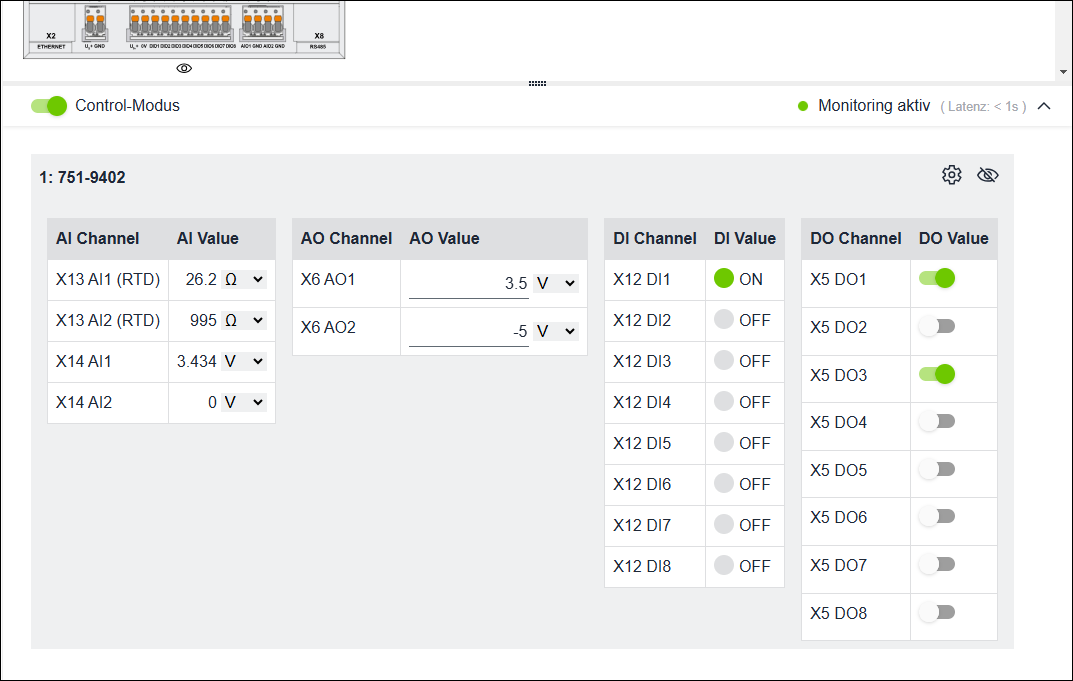

Durch Anklicken des Augen-Icons unter dem jeweiligen Gerät werden Tabellen mit Statuswerten zu den Kanälen der verwendeten Ein- und Ausgänge angezeigt. Die Anzeige ist umschaltbar zwischen Control- und Monitormodus.

Bedienelement

Beschreibung

Vergrößern
Vergrößert die Geräteansicht je Klick um eine Stufe.

Verkleinern
Verkleinert die Geräteansicht je Klick um eine Stufe.

Orignialgröße
Zeigt die Geräteansicht in der Originalgröße an.

Größe der angezeigten Bereiche anpassen
Durch Verschieben der Trennlinie kann der Bereich zwischen Geräteansicht und Statuswerttabellen angepasst werden.

Tabellen mit Statuswerten ausgeblendet
Beim Öffnen der Ansicht „I/O-Check“ sind die Tabellen mit Statuswerten für Ein-/Ausgangskanäle zunächst ausgeblendet. Mit einem Klick auf das ausgegraute Augen-Icon werden die Tabellen unterhalb der Gerätegrafik eingeblendet.

Tabellen mit Statuswerten eingeblendet
Durch Anklicken des Augen-Icons werden die angezeigten Tabellen für die Statuskanäle wieder ausgeblendet.

Direkt zu Einstellungen der I/O-Kanäle wechseln
Springt zur Ansicht „Einstellungen“ > Register „I/O-Channels“ und in diesem Register zur ersten konfigurierbaren Kanalkomposition.

Control-Modus

Control-Modus aktiv
Bei aktivem Control-Modus werden die Kanäle für Änderungen freigeschaltet. Werte können geschrieben werden.

Control-Modus

Monitormodus aktiv
Bei deaktiviertem Control-Modus werden aktuelle Statuswerte angezeigt (nur Lesezugriff).

Es wird außerdem die Latenz angezeigt, d. h. der Aktualisierungszyklus (in s) der angezeigten Gerätewerte in Abhängigkeit von der Verbindung, Geräteauslastung oder anderen Faktoren:

Anzeige

Beschreibung

Monitoring aktiv

Niedrige Latenz, hohe Synchronisationsrate

Monitoring aktiv

Erhöhte Latenz, verzögerte Synchronisationsrate

Verbindung instabil

Hohe Latenz, instabile Verbindung

Monitormodus aktiv
Monitormodus aktiv

Darstellung/Einstellung von Statuswerten

Die Darstellung von Statuswerten kann über Auswahlfelder wie folgt dargestellt werden:

Skalierte Darstellungen sind lediglich auf der Benutzeroberfläche einstellbar, die Kommunikation selbst erfolgt nach wie vor über Rohwerte.

Digitalwerte lassen sich per Schiebeschalter einstellen:

Control-Modus aktiv
Control-Modus aktiv

Hinweis

Ansicht „I/O-Check“ zeigt ggf. keine ursprüngliche Kanalkonfiguration

Bei Geräten, die eine variable Kanalkonfiguration unterstützen (z. B. der WAGO Compact Controller 100, Art.-Nr. 751-9402/xxx-xxx), kann die Zuordnung der Kanäle in der Ansicht „Einstellungen“ > „I/O-Channels“ geändert werden. In der Ansicht „I/O-Check“ werden dann nicht die ursprünglichen, sondern die geänderten Kanäle dargestellt.

Tipp:
Eine Übersicht der LED-Anzeigen/Statusmeldungen erreichen Sie auch über die Ansicht „Einstellungen“ > „LEDs“.
Außerdem verfügt jede Seite unter 8 Einstellungen über einen Bereich „Gerätestatus/-aktionen“.
