Master- und Verbindungseinstellungen im Feldbuskonfigurator
Über den Feldbuskonfigurator werden hauptsächlich Verbindungen zwischen zwei Geräten auf Datenpunktebene projektiert. Es wird konfiguriert, über welche Datenpunkte kommuniziert wird, welche Daten in einer konkreten Master-Slave-Verbindung ausgetauscht werden und welche Übertragungsqualität für die Kommunikation verwendet wird (z. B. Updaterate, Zugriffszeit/-art).

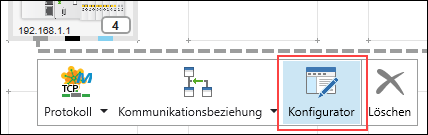

Feldbuskonfiguratoren werden in der Netzwerkansicht im Kontextmenü des jeweiligen Konnektors oder der Feldbusverbindungslinie über die Schaltfläche [Konfigurator] geöffnet.

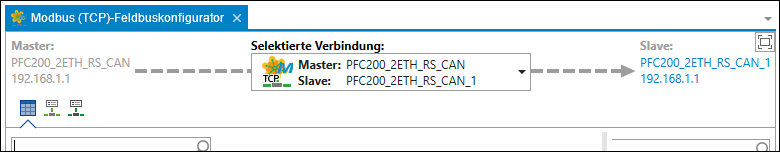

Im oberen Bereich des Feldbuskonfigurators wird die gewählte Verbindung zwischen dem Master- und dem Slave-Gerät angezeigt.
Das Slave-Gerät im rechten Bereich (blau) dient als Link, um direkt zur Datenpunktkonfiguration des Slaves in die Gerätedetailansicht zu wechseln.
Im Auswahlfeld „Selektierte Verbindung“ werden alle Verbindungen von und zu selektierten Geräten der grafischen oder tabellarischen Netzwerkansicht angezeigt:
- Wird in der Netzwerkansicht ein Master ausgewählt, dann werden im Auswahlfeld alle Verbindungen angezeigt, die zu Slaves bestehen.
- Wird in der Netzwerkansicht ein Slave ausgewählt, dann werden im Auswahlfeld alle Verbindungen angezeigt, die das Netzwerk betreffen.
- Werden in der Netzwerkansicht mehrere Geräte ausgewählt, dann reduzieren sich die Verbindungen im Auswahlfeld auf diejenigen, die diese gewählten Geräte betreffen. Es kann also durch die Auswahl in der Netzwerkansicht bereits eine Vorauswahl an Verbindungen getroffen werden.
Ein Ändern der Auswahl im Auswahlfeld des Feldbuskonfigurators wirkt sich nicht auf die selektierten Geräte in der Netzwerkansicht aus.
Modbus-Einstellungen werden in den folgenden drei Registern vorgenommen:
- Register „Modbus-Master-Variablen“
- Register „Verbindungseinstellungen“
- Register „Modbus-Kommunikationskanäle“
Tipp: Für die meisten Standardanwendungen sind Einstellungen im ersten Register ausreichend. Die Einstellungen bezüglich Verbindung und Kanal können in den meisten Fällen beibehalten werden.
