Register „DATENPUNKTE“

Das Register „DATENPUNKTE“ listet alle physikalischen I/O- und BACnet-Objekte eines Controllers inkl. ihrer eventuellen Verbindungen zum Entitätenbaum auf.

Dieses Register erscheint ausschließlich bei Auswahl der Entität „Controller“.

Eigenschaften von BACnet-Objekten

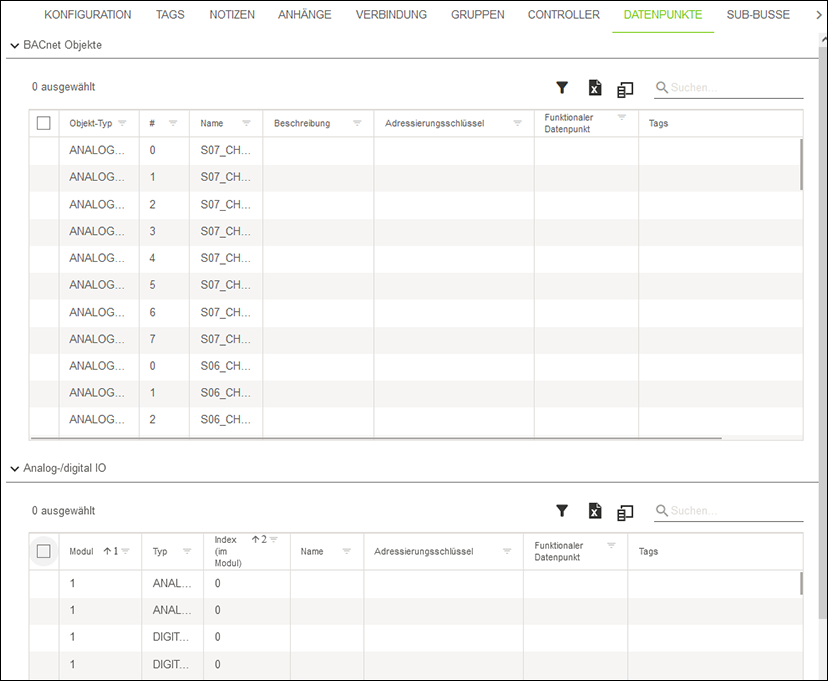

Seitenmenü > Menüpunkt „Konfiguration“ > Register „DATENPUNKTE“ (Beispielabbildung)

Legende zur Abbildung „Seitenmenü > Menüpunkt „Konfiguration“ > Register „DATENPUNKTE“ (Beispielabbildung)“ – BACnet-Objekte
Benennung	Beschreibung

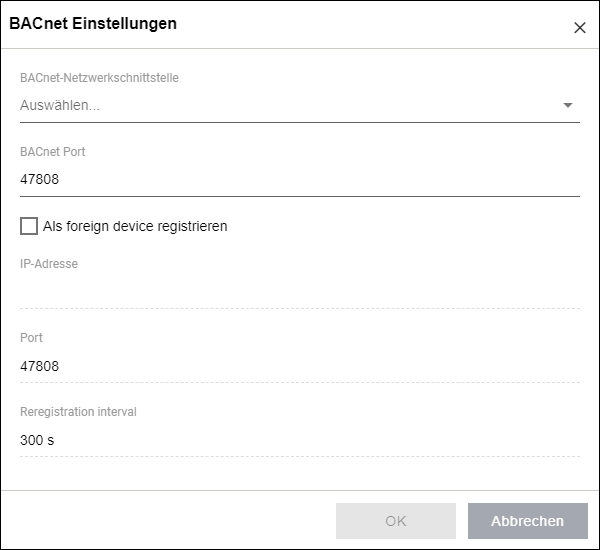

	Startet die zyklische Abfrage aller BACnet-Objekte und öffnet dazu den Dialog „BACnet-Einstellungen“. Im Dialog können die BACnet-Einstellungen so konfiguriert werden, dass die aktuellen Werte für „Present Value“ live aus dem BACnet-Stack ausgelesen und in der Spalte Present Value (siehe unten) im WAGO Solution Builder angezeigt werden.
	Stoppt die zyklische Abfrage der BACnet-Objekte. Nur sichtbar, wenn zuvor eine Abfrage gestartet wurde.
Objekt-Typ	„Objekt-Typ“ gemäß BACnet-Standard
#	„Objekt-Instanz“ gemäß BACnet-Standard
Name	„Objekt Name“ gemäß BACnet-Standard Sollte das BACnet-Objekt mit einem Datenpunkt des Entitätenbaums verknüpft werden, wird der Objektname bei der Synchronisierung der BACnet-Konfiguration zum Gerät automatisch durch den Adressierungsschlüssel ersetzt.
Beschreibung	Description gemäß BACnet-Standard
Adressierungsschlüssel	Bei Verknüpfung mit einem Datenpunkt im Entitätenbaum erscheint in dieser Spalte der berechnete Adressierungsschlüssel.
Funktionaler Datenpunkt	Verknüpfter Datenpunkt aus dem Entitätenbaum.
Tags	Im Application-Template für dieses BACnet-Objekt vorgesehene Tags.

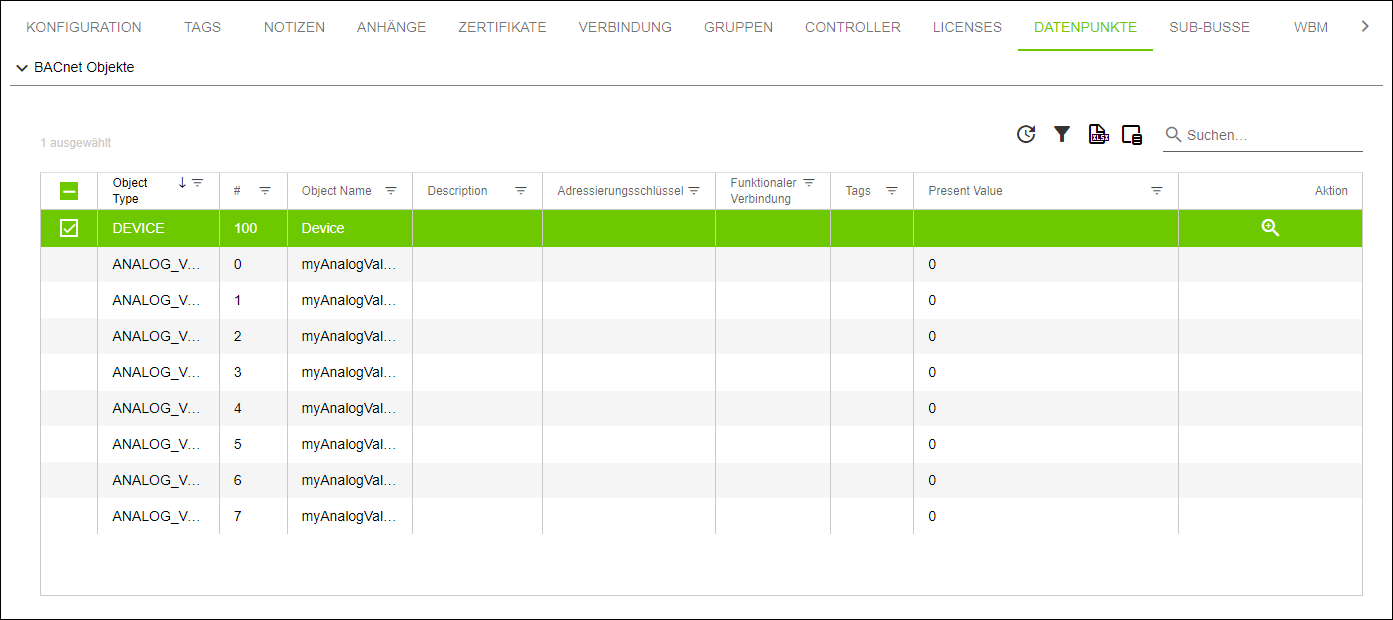

Present Value	In dieser Spalte erscheinen die Werte für „Present Value“ live aus dem BACnet-Stack. Für das Auslesen der Werte müssen die BACnet-Einstellungen entsprechend konfiguriert sein (siehe Dialog „BACnet-Einstellungen").
Aktion	In dieser Spalte können folgende Aktionen ausgeführt werden:
		Fügt den „Present Value“ des ausgewählten BACnet-Objektes einer BACnet-Watchlist hinzu (siehe 8 Register „BACNET WATCHLIST“).
		Öffnet das Dialogfenster „Eigenschaften“. In diesem Dialogfenster können weitere Eigenschaften des ausgewählten BACnet-Objektes zur Beobachtung ausgewählt werden (zusätzlich zum „Present Value“). Die zugewiesenen Eigenschaften werden anschließend in der BACnet-Watchlist detailliert dargestellt.

Eigenschaften von digitalen und analogen Ein- und Ausgängen eines Controllers

Legende zur Abbildung „Seitenmenü > Menüpunkt „Konfiguration“ > Register „DATENPUNKTE“ (Beispielabbildung)“ – Analog-/digital I/O
Benennung	Beschreibung
Modul	Die Modulposition im Knotenaufbau, zu der der Eingang/Ausgang gehört.
Typ	Typ des Eingangs/Ausgangs
Index (im Modul)	Index des Eingangs/Ausgangs innerhalb des Moduls
Name	Modulname
Adressierungsschlüssel	Bei Verknüpfung mit einem Datenpunkt im Entitätenbaum erscheint in dieser Spalte der berechnete Adressierungsschlüssel.
Funktionaler Datenpunkt	Verknüpfter Datenpunkt aus dem Entitätenbaum
TAGs	Im Application-Template für diesen Eingang/Ausgang vorgesehene TAGs
