Querkommunikation einrichten

  1. Wählen Sie den Menüpunkt „Querkommunikation“.
  2. Wählen Sie im Entitätenbaum die Entität vom Typ „Controller“ aus, die als „aktiver Controller“ in der Querkommunikation angelegt werden soll (siehe 8 Entitätenbaum).
  3. Ziehen Sie die ausgewählte Entität vom Typ „Controller“ per Drag-and-drop auf die Entität vom Typ „Controller“, mit der eine Querkommunikation hergestellt werden soll („passiver Controller“).
  4. Zwischen den Entitäten wurde eine Querkommunikation eingerichtet.
  5. Die Entitäten sind als „aktiver Controller“ und „passiver Controller“ im Bereich „Eigenschaften“ abgebildet.

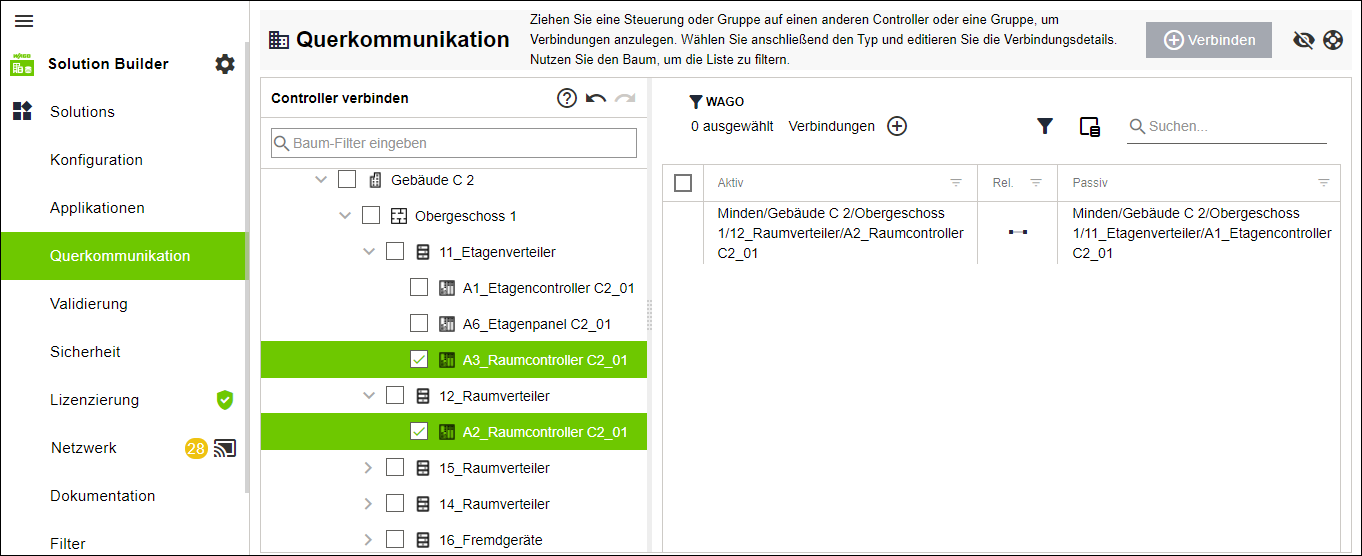

Querkommunikation einrichten
Querkommunikation einrichten

Hinweis

Weitere Querverbindungen durch Gruppen anlegbar

Weitere Querverbindungen können durch Gruppen angelegt werden. Dabei lassen sich beispielsweise „1:N-Verbindungen“ oder „N:1-Verbindungen“ anlegen, bei denen mehrere Controller mit identischem BACnet-Objektaufbau parallel mit einer einzelnen Datenquelle verbunden werden können.
