Register „Funktionale Struktur“
Im Register „Funktionale Struktur“ kann das Application-Template optional mit einem Datenmodell basierend auf einem Adressierungssystem ausgestattet werden. Das Datenmodell dient zur Beschreibung von Datenpunkten des Application Templates sowie deren funktionalen Zusammenhängen in einer hierarchischen Struktur, z. B. BACnet-Objekte oder Hardware-I/O.

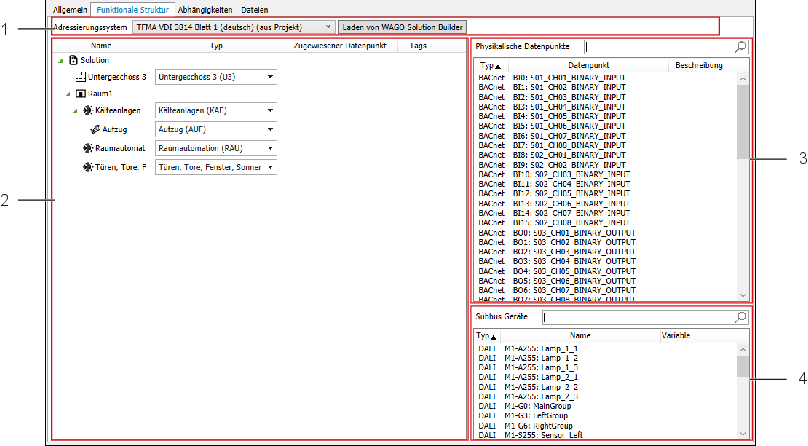

Position | Benennung | Beschreibung | |
|---|---|---|---|
1 | Adressierungssystem | Anzeige und Auswahlmöglichkeit des Adressierungssystems. Hinweis: | |
[Laden von | Lädt die Adressierungssysteme aus dem Solution Builder und stellt sie in dem Drop-Down-Menü zur Verfügung. | ||
2 | Funktionale Struktur | Erstellungsmöglichkeit der funktionalen Struktur Aufbauend auf dem ausgewählten Adressierungssystem kann anschließend ab beliebiger Ebene ein Strukturbaum aufgebaut werden, der mit Elementen vom Typ „Datenpunkt“ abschließt. Über Rechtsklick auf ein bestehendes Strukturelement öffnet sich ein Kontextmenü, siehe im Folgenden 8 Kontextmenü „Funktionale Struktur“. Hinweis: | |
Beispiel: Angenommen ein Application-Template kann bis zu 8 Räume regeln, dann werden hier beginnend auf der Ebene „Raum“ 8 Einzelbäume angelegt, welche die Datenpunkte den entsprechenden Räumen zuordnen. Um BACnet-Objekte oder Hardware-I/O mit Datenpunkten zu verbinden, wird ein Datenpunkt aus dem Bereich „Physikalische Datenpunkte“ per Drag-and-drop mit einem Datenpunkt im Bereich „Funktionale Struktur“ verknüpft. | |||
3 | Physikalische Datenpunkte | Zeigt eine Liste noch keinem Datenpunkt zugewiesener BACnet-Objekte und Hardware-I/O an. Hinweis: | |
4 | Subbus-Geräte | Zeigt eine Liste aller im verwendeten Application-Template projektierten Subbus-Geräte an. Hinweis: | |
