Erstes BACnet/SC-Netzwerk anlegen und Entitäten manuell hinzufügen

  1. Sie haben bereits eine Solution angelegt, die mindestens eine Entität vom Typ „Gebäude“ und drei Entitäten vom Typ „Controller“ enthält.
  1. Öffnen Sie Ihre bestehende Solution.
  2. Klicken Sie im Menü „Solutions“ auf den Menüpunkt „Konfiguration“.
  3. Wählen Sie in der Baumstruktur die erste Entität vom Typ „Gebäude“ und öffnen die unterlagerte Struktur.
  4. Legen Sie unterhalb der ersten Entität vom Typ „Etage“ eine Entität vom Typ „Netzwerk“ an.
    (Optional: Die Entität „Netzwerk“ kann auch an anderen Stellen im oberen Teil der Baumstruktur angelegt werden).
  5. Klicken Sie auf das Register „KONFIGURATION“.

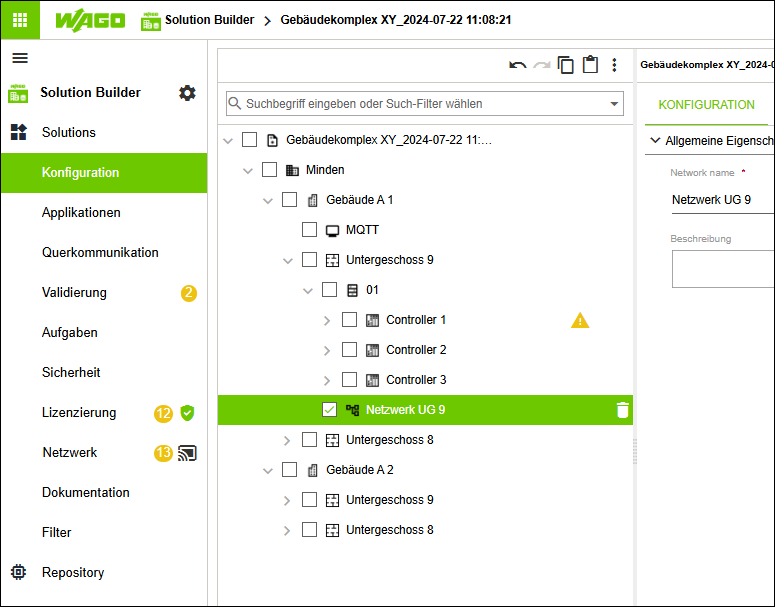

  6. Benennen Sie diese Entität als „Netzwerk UG 9“.

    7.

  7. Klicken Sie auf das Register „BACNET“.
  8. Klicken Sie auf .
  9. Die aktuelle Ansicht ist fixiert.
  10. Wählen Sie in der Baumstruktur die Entitäten vom Typ „Controller“ aus, die Sie der Entität „Netzwerk“ hinzufügen möchten.
  11. Ziehen Sie die Entitäten vom Typ „Controller“ per Drag-and-Drop in den Bereich „Netzwerkmitglieder“.
  12. Die Controller sind dem Netzwerk hinzugefügt.
  13. Die Controller sind in der Baumstruktur unterhalb von „Netzwerk UG 9“ referenziert.
  14. Die Controller sind in schwarzer Schrift aufgelistet, da sie manuell hinzugefügt wurden.

    15.

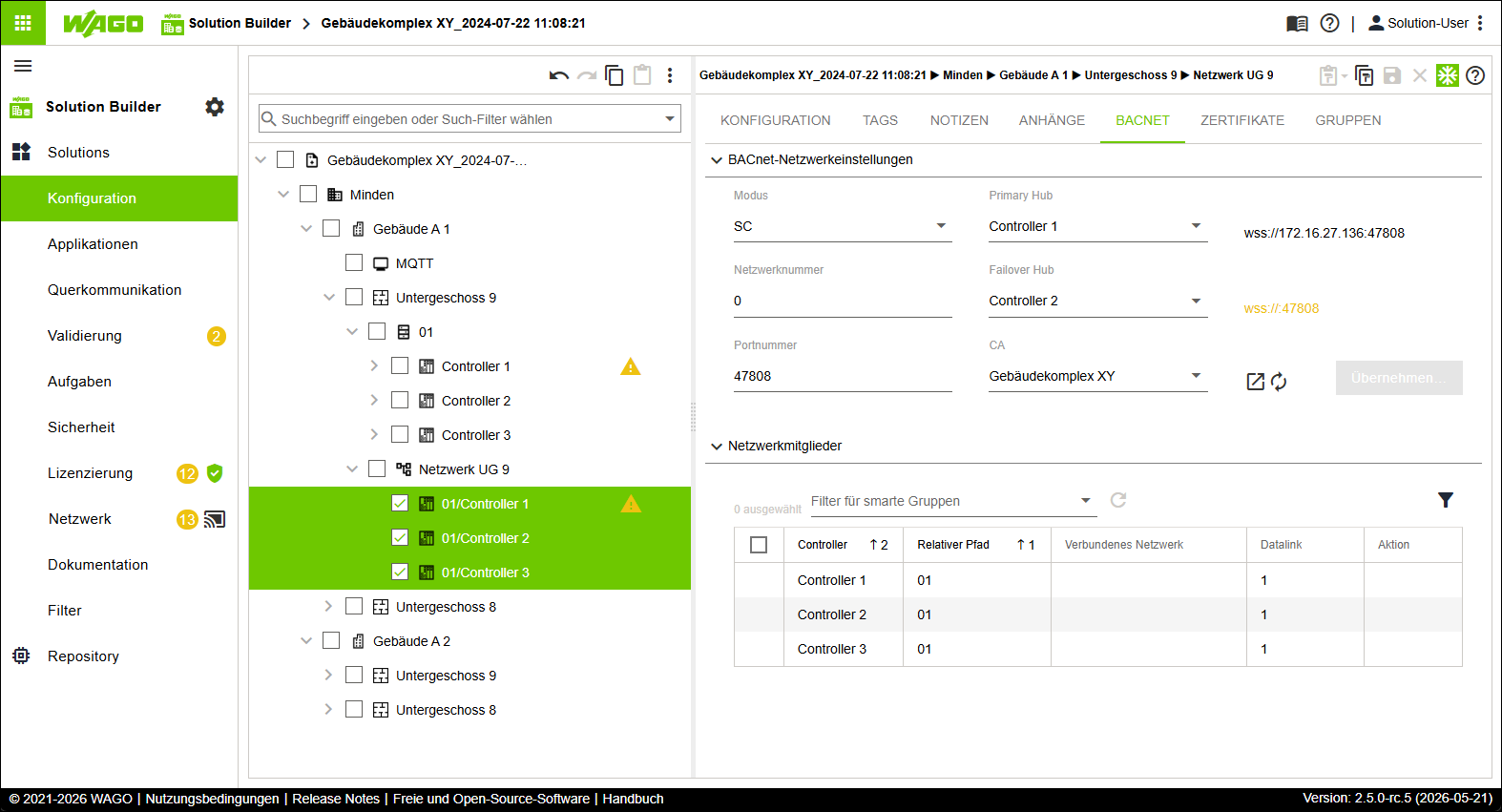

  15. Wählen Sie im Auswahlfeld „Modus“ die Auswahl SC aus.
  16. Wählen Sie im Auswahlfeld „Primary Hub“ den Controller aus, den Sie entsprechend als „Primary Hub“ verwenden möchten.
  17. Wählen Sie im Auswahlfeld „Failover Hub“ den Controller aus, den Sie entsprechend als „Failover Hub“ verwenden möchten.
  18. Klicken Sie auf [Übernehmen].
  19. Alle durchgeführten Einstellungen werden in die entsprechenden Controller geschrieben.
  20. Das erste Netzwerk ist konfiguriert.
