Zweites BACnet/SC-Netzwerk anlegen und Entitäten automatisiert hinzufügen

  1. Wählen Sie in der Baumstruktur die erste Entität vom Typ „Gebäude“ und öffnen die unterlagerte Struktur.
  2. Legen Sie unterhalb der zweiten Entität vom Typ „Etage“ eine Entität vom Typ „Netzwerk“ an.
    (Optional: Die Entität „Netzwerk“ kann auch an anderen Stellen im oberen Teil der Baumstruktur angelegt werden).
  3. Klicken Sie auf das Register „KONFIGURATION“.
  4. Benennen Sie diese Entität als „Netzwerk UG 8“.
  5. Klicken Sie auf das Register „TAG“.
  6. Definieren Sie ein neues TAG Network:UG8.

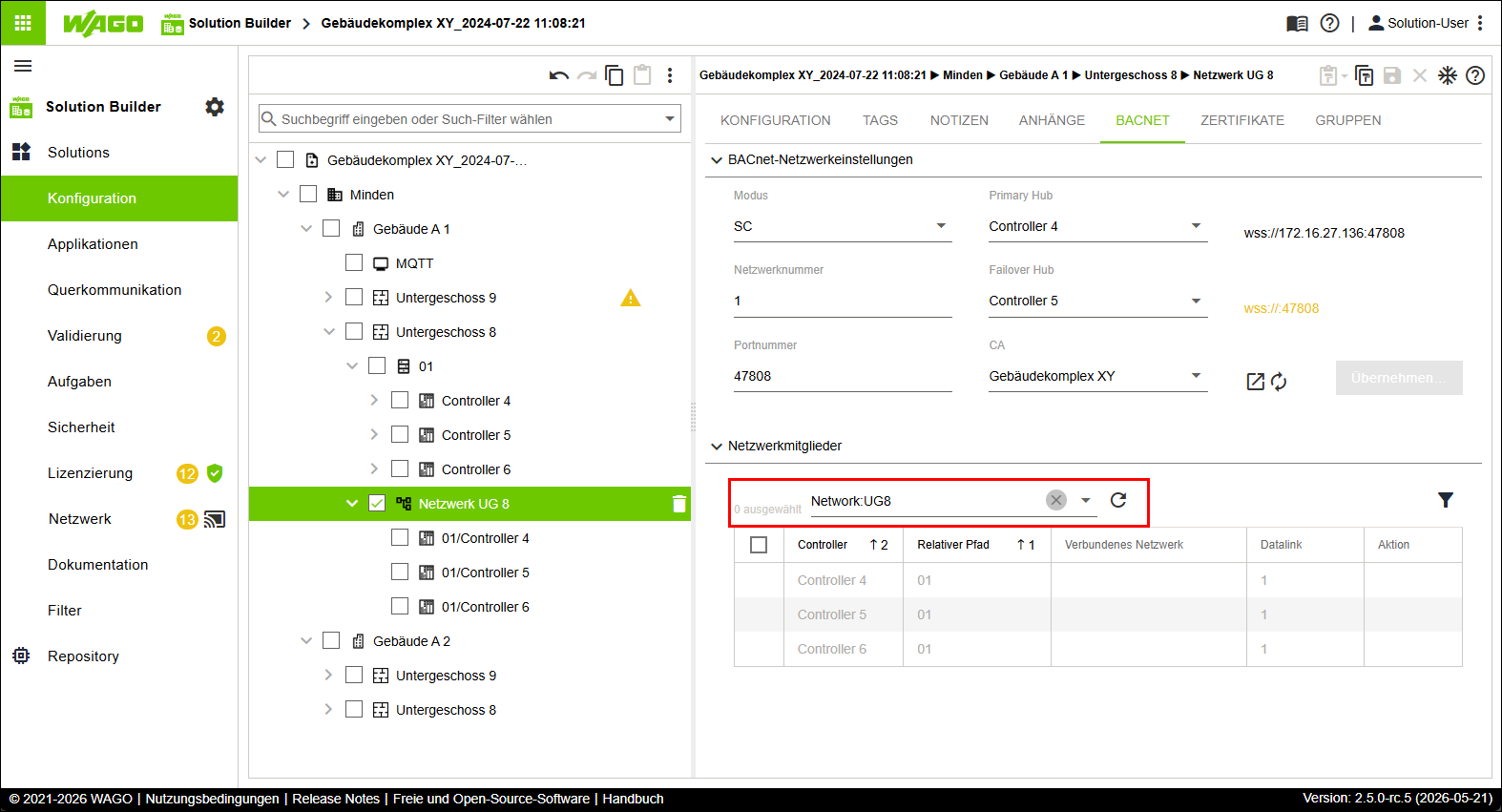

  7. Klicken Sie auf das Register „BACNET“.
  8. Im Bereich „Netzwerkmitglieder“ ist das definierte TAG Network:UG8 bereits standardmäßig als Filter vorausgewählt.
  9. Wählen Sie in der Baumstruktur die Entitäten vom Typ „Controller“ aus, die Sie der Entität „Netzwerk UG 8“ hinzufügen möchten.
  10. Weisen Sie dieses TAG allen Entitäten vom Typ „Controller“ zu, die in den Bereich „Netzwerkmitglieder“ eingebunden werden sollen.
  11. Klicken Sie auf .
  12. Die Controller werden dem Netzwerk hinzugefügt.
  13. Die Controller sind in der Baumstruktur unterhalb von „Netzwerk UG 8“ referenziert.
  14. Die Controller sind in grauer Schrift aufgelistet, da sie automatisiert hinzugefügt wurden.

    15.

  15. Wählen Sie im Auswahlfeld „Modus“ die Auswahl SC aus.
  16. Wählen Sie im Auswahlfeld „Primary Hub“ den Controller aus, den Sie entsprechend als „Primary Hub“ klassifizieren möchten.
  17. Wählen Sie im Auswahlfeld „Failover Hub“ den Controller aus, den Sie entsprechend als „Failover Hub“ klassifizieren möchten.
  18. Klicken Sie auf [Übernehmen].
  19. Alle durchgeführten Einstellungen werden in die entsprechenden Controller geschrieben.
  20. Das zweite Netzwerk ist konfiguriert.
