Planungsdaten importieren und Application-Template generieren

  1. Möglichkeit 1: Sie haben eine neue Solution angelegt (siehe  Neue Solution anlegen) und dabei das Kontrollfeld „Effizientes Engineering aktivieren“ aktiviert.
  2. Möglichkeit 2: Sie haben bei einer bestehenden Solution das Adressierungssystem aktualisiert und dabei das Kontrollfeld „Effizientes Engineering aktivieren“ aktiviert.
  3. Das Wurzelement „Application Definitions“ ist in der Baumstruktur angelegt.
  4. Sie haben aus der verwendeten Planungssoftware (beispielsweise „EPLAN“) eine Datei im Format .xlsl erzeugt, die alle notwendigen Planungsdaten enthält.
  1. Klicken Sie im Menü „Solutions“ auf den Menüpunkt „Konfiguration“.
  2. Wählen Sie das Wurzelelement „Application Definitions“.
  3. Klicken Sie auf das Register „PLANUNGSDATEN IMPORTIEREN“.

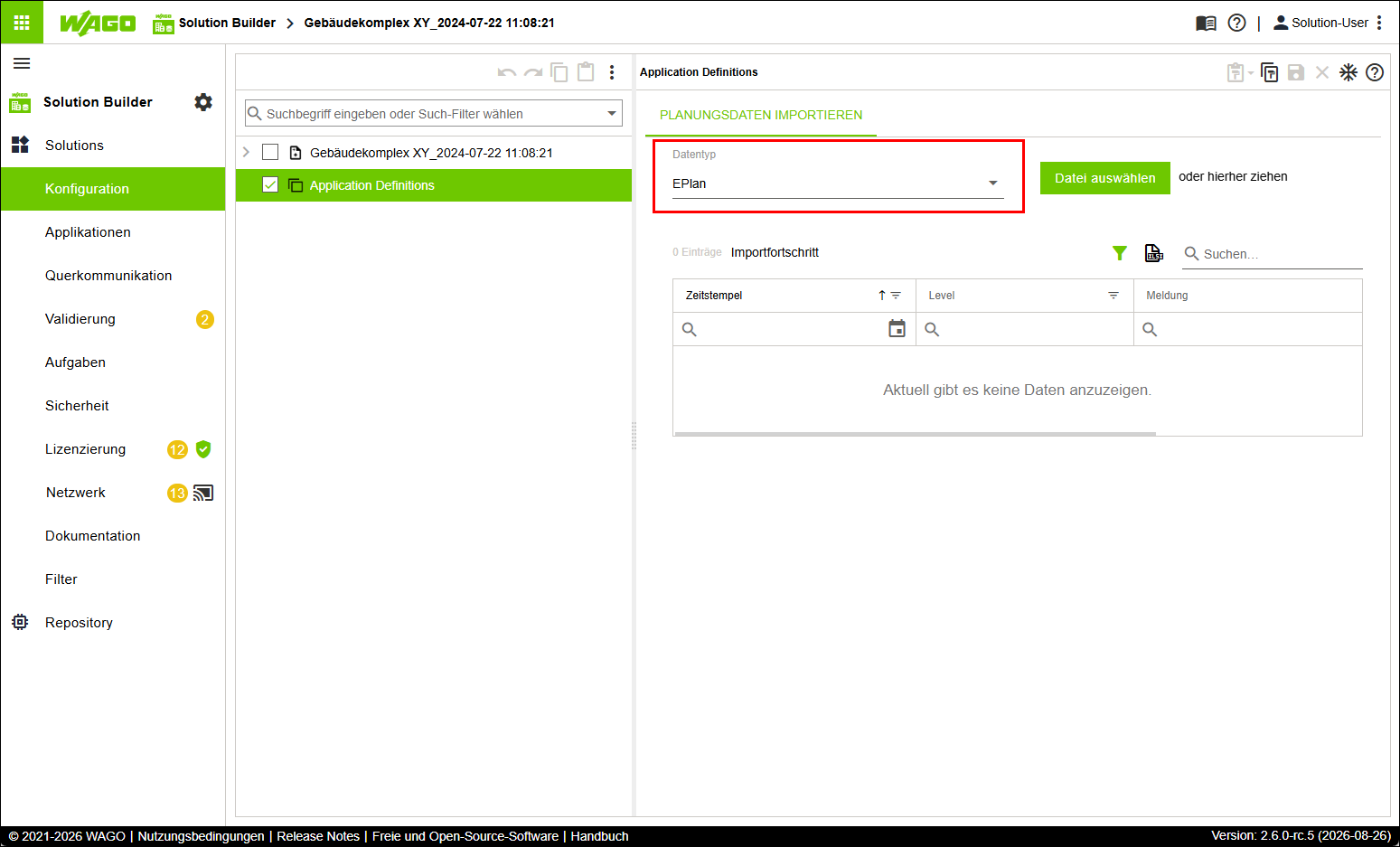

  4. Wählen Sie im Auswahlfeld „Datentyp“ die Auswahl Eplan aus.

  5. Hinweis

    Ausschließlich EPLAN auswählbar!

    Gegenwärtig wird ausschließlich die Planungssoftware „EPLAN“ unterstützt. Im Auswahlfeld „Datentyp“ ist daher nur die Auswahl Eplan möglich!

    6.

  6. Klicken Sie auf [Datei auswählen].
  7. Laden Sie die Datei hoch, die Sie aus der Planungssoftware exportiert haben (im gezeigten Beispiel die Datei Projektexport Heizkreis WAGO 251113.xlsx).

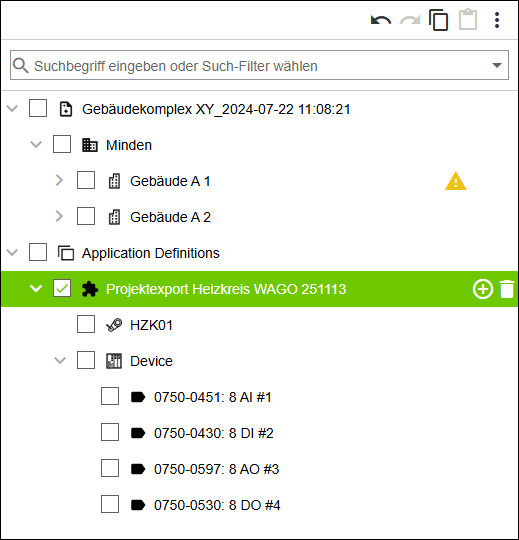

  8. Die bestehende Baumstruktur wird unterhalb des Wurzelelementes „Application Definitions“ um eine neue Entität „Application Definition“ erweitert. Die neu angelegte Struktur trägt dabei auf höchster Ebene den Namen der hochgeladenen Datei (im gezeigten Beispiel den Namen Projektexport Heizkreis WAGO 251113) und besteht aus den unterlagerten Entitäten „System“, „Controller“ und „Module“.
  9. Im Register „PLANUNGSDATEN IMPORTIEREN“ werden alle durchgeführten Schritte protokolliert.
  10. Die Software wechselt vom Wurzelelement „Application Definitions“ hierachisch eine Ebene tiefer auf die Entität „Application Definition“.

    11.

  11. Klicken Sie auf das Register „CODEGENERIERUNG“.
  12. Klicken Sie auf [Application-Template generieren].
  13. Die definierte Struktur wird im Hintergrund an die Software CODESYS übergeben, die hieraus ein Application-Template generiert.
  14. Im Register „CODEGENERIERUNG“ werden alle durchgeführten Schritte protokolliert.
  15. Klicken Sie auf .
  16. Die Software springt auf den Menüpunkt „Applikationen“ und wählt das generierte Application-Template aus.
  17. Weisen Sie das ausgewählte Application-Template einer Entität „Controller“ zu (siehe  Application-Template hinzufügen und einem angelegten Controller zuweisen).
