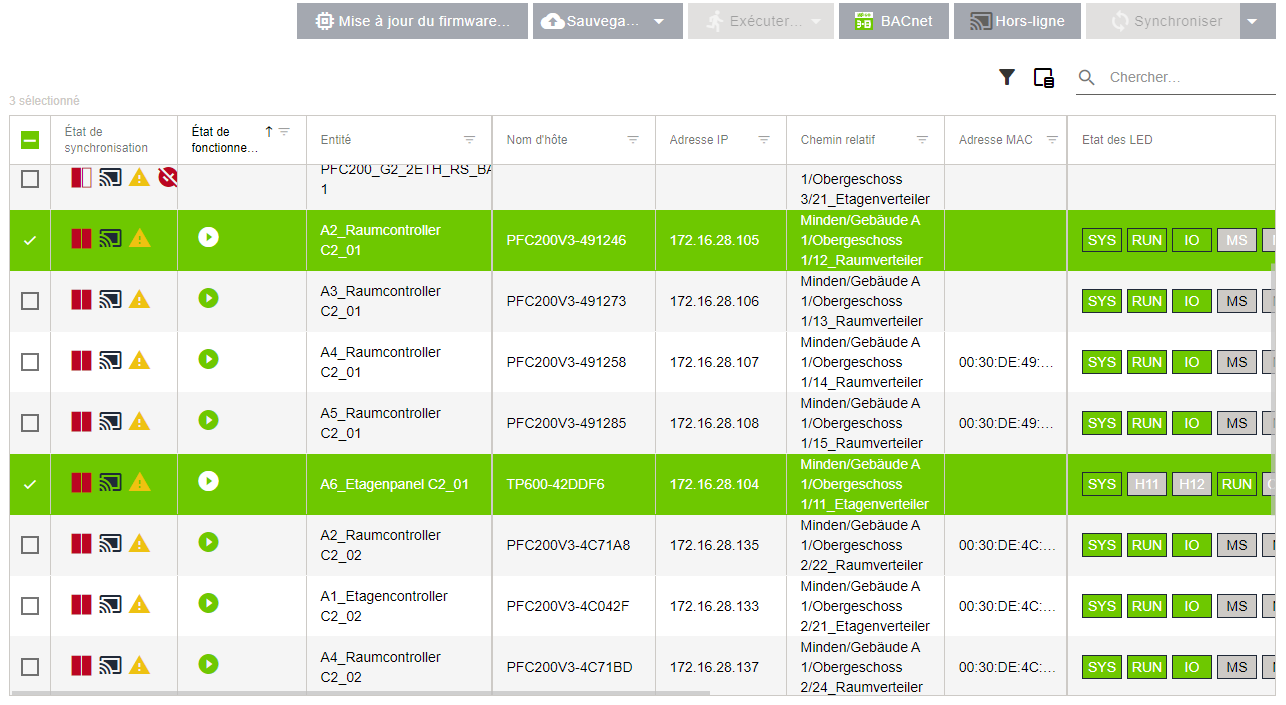

Onglet "CONTRÔLEUR"
L'onglet "CONTRÔLEUR" liste tous les contrôleurs d'une solution ou d'une sélection de filtres. Outre l'affichage de l'état des contrôleurs individuels et les détails de leur configuration, l'état de connexion d'une solution peut également être modifié dans cet onglet, par ex. passer la solution en mode "En ligne".
Dénomination | Description | |
|---|---|---|
[Mise à jour firmware] | Ouvre la boîte de dialogue "Mettre à jour le firmware" pour mettre à jour le firmware des contrôleurs sélectionnés dans la liste. Pour plus d'informations, voir 8 Boîte de dialogue "Mise à jour firmware". | |
[Backup ...] | Ouvre la boîte de dialogue "Backup". Les sauvegardes du contrôleur peuvent être créées ici. De plus, les routines de sauvegarde récurrentes peuvent devenir définitives en termes de temps. Pour plus d'informations, voir 8 Boîte de dialogue "Backup". | |
Backup-Manager | Ouvre la boîte de dialogue "Backup Manager" pour gérer les sauvegardes du contrôleur. Pour plus d'informations, voir 8 Boîte de dialogue "Backup Manager". | |
Restaurer | Ouvre la boîte de dialogue "Restaurer" pour restaurer les sauvegardes de contrôleur précédentes. La boîte de dialogue "Restaurer" affiche toutes les sauvegardes stockées dans le WAGO Solution Builder pour le contrôleur sélectionné. Après avoir sélectionné une sauvegarde, une restauration peut être lancée. | |
[Exécuter ...] | Exécute les scripts sur les contrôleurs sélectionnés. | |
[BACnet] | Ouvre le configurateur WAGO BACnet pour modifier le contrôleur sélectionné. Outre les modifications manuelles de la configuration BACnet, qui entraînent un découplage de cette configuration de Application-Template, ce moyen permet également de vérifier le résultat de la configuration BACnet avant la synchronisation. Donc par ex. le remplacement définitif du nom de l'objet BACnet par la clé d'adressage peut être vérifié.
| |
[Hors ligne] | Bascule entre le mode "en ligne" et "hors ligne". Le mode "En ligne" active une tâche de surveillance qui interroge cycliquement tous les contrôleurs de la solution sur leur état actuel. Ceux-ci incluent par ex. le « statut RUN » ou la version actuelle du micrologiciel. Le mode "hors ligne" est également une condition préalable au démarrage des tâches de synchronisation, des mises à jour manuelles du micrologiciel et des processus de sauvegarde et de restauration. | |
[Synchroniser] | Synchroniser les modifications | Synchronise uniquement les composants de configuration modifiés pour les contrôleurs sélectionnés. |
Tout synchroniser | Synchronise les composants de configuration modifiés et inchangés pour les contrôleurs sélectionnés. | |
Fusionner en détail | Ouvre la boîte de dialogue "Différences de synchronisation" pour effectuer une opération de synchronisation assemblée manuellement. Pour plus d'informations, voir 8 Boîte de dialogue "Différences de synchronisation". | |
Statut | Affiche l'état du contrôleur et l'état de la synchronisation avec le WAGO Solution Builder. Pour la légende des icônes, voir 8 Point de menu "Réseau". | |
Entités | Affiche le nom du contrôleur dans l'arborescence des entités. | |
Nom d'appareil | Affiche le nom d'hôte du contrôleur sur le réseau. L'affichage du nom d'hôte nécessite une tâche de surveillance active et réussie. | |
Adresse IP (IP-Adresse) | Affiche l'adresse IP active du contrôleur. | |
Entité parent relative | Affiche la position du contrôleur dans l'arborescence des entités. | |
Adresse MAC | Affiche l'adresse MAC du contrôleur. L'affichage de l'adresse MAC nécessite une tâche de surveillance active et réussie. | |
Device ID | Affiche l'ID de périphérique BACnet du contrôleur. | |
WBM | Affiche le lien vers le Web-Based-Management du contrôleur. | |
Version actuelle du firmware | Affiche la version actuelle du firmware du contrôleur. L'affichage de la version actuelle du firmware nécessite une tâche de surveillance active et réussie. | |
Version du firmware requise | Affiche la version requise du firmware du contrôleur pour l'application. | |
Nom de l'application | Affiche le nom de l'application. | |
Tâche | Affiche toutes les tâches actives pour l'appareil sélectionné. | |
