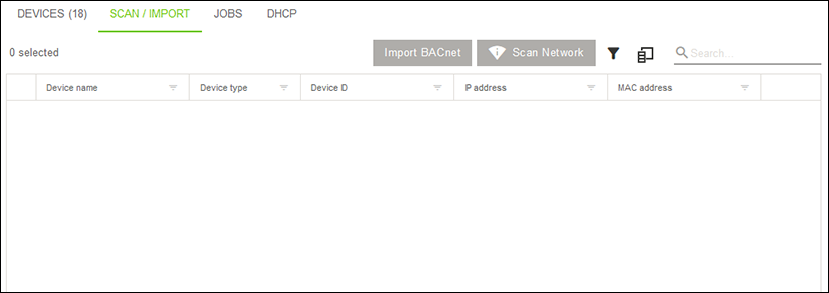

Onglet "NUMÉRISER / IMPORTER"

[Importer BACnet]

Importe un fichier de projet du configurateur WAGO BACnet au format *.wbc. Le fichier de projet peut par ex. contenir une analyse ou une importation EDE d'un appareil BACnet d'un tiers. En conséquence, l'appareil BACnet peut être placé en tant que "contrôleur tiers" dans l'arborescence des entités du logiciel WAGO Solution Builder et intégré dans la communication croisée.

Pour plus d'informations, voir 8 Boîte de dialogue "Importer BACnet".

[Scan réseau.]

Analyse un réseau IP existant à l'aide d'une requête ping ou de mécanismes BACnet. Le type d'appareil, par ex. "Contrôleur" ou "Contrôleur tiers" peuvent être sélectionnés et les appareils sont placés dans l'arborescence des entités du logiciel WAGO Solution Builder.

Pour plus d'informations, voir 8 Boîte de dialogue "Analyser le réseau".

Nom d'appareil

Affiche le nom d'hôte d'un périphérique.

Type d'appareil

Option de sélection du type d'appareil afin de pouvoir utiliser l'appareil dans le logiciel WAGO Solution Builder.

Device ID

Affiche l'ID d'appareil BACnet d'un appareil.

Remarque: Les informations n'apparaissent que lors de l'exécution d'un scan BACnet !

Adresse IP (IP-Adresse)

Affiche l'adresse IP d'un appareil.

Adresse MAC

Affiche l'adresse MAC d'un périphérique.

Remarque: Si la communication IP doit passer par un routeur IP sur le chemin de l'appareil, l'adresse MAC affichée ici peut différer de l'adresse MAC réelle de l'appareil.

Numéro de série

Affiche le numéro de série d'un appareil.

Statut

Affiche l'état d'un appareil.

Version du firmware

Affiche la version de firmware d'un appareil. Ce champ est automatiquement rempli lorsque le réseau est scanné.

Remarque: Le champ n'est rempli automatiquement que pour les appareils prenant en charge WDA !

Référence

Affiche la référence d'un appareil. Ce champ est automatiquement rempli lorsque le réseau est scanné.

Remarque: Le champ n'est rempli automatiquement que pour les appareils prenant en charge WDA !
