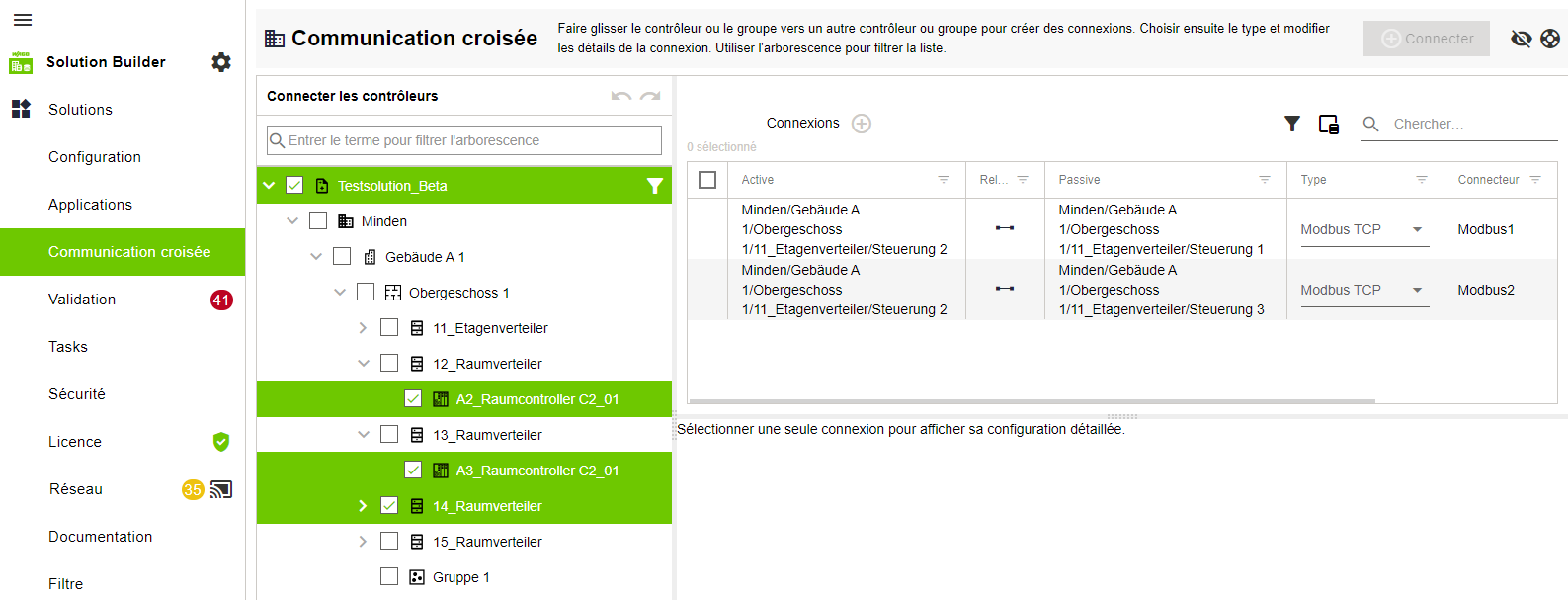

Mettre en place une communication transversale

  1. Sélectionnez le point de menu "Communication transversale".
  2. Dans l'arborescence des entités, sélectionnez l'entité de type "Contrôleur" à créer en tant que "Contrôleur actif" dans la communication transversale (voir 8 Arborescence des entités).
  3. Faites glisser et déposez l'entité de type "Contrôleur" sélectionnée sur l'entité de type "Contrôleur" avec laquelle établir une communication transversale ("Contrôleur passif").
  4. Une communication transversale a été mise en place entre les entités.
  5. Les entités sont mappées en tant que "Contrôleur actif" et "Contrôleur passif" dans la zone "Propriétés".
Mettre en place une communication transversale
Mettre en place une communication transversale

Remarque

D'autres interconnexions peuvent être créées par des groupes

D'autres interconnexions peuvent être créées par des groupes. Par exemple, des "Connexions 1:N" ou des "Connexions N:1" peuvent être créées, dans lesquelles plusieurs contrôleurs avec une structure d'objet BACnet identique peuvent être connectés en parallèle à une seule source de données.
