Sélection "BACnet"

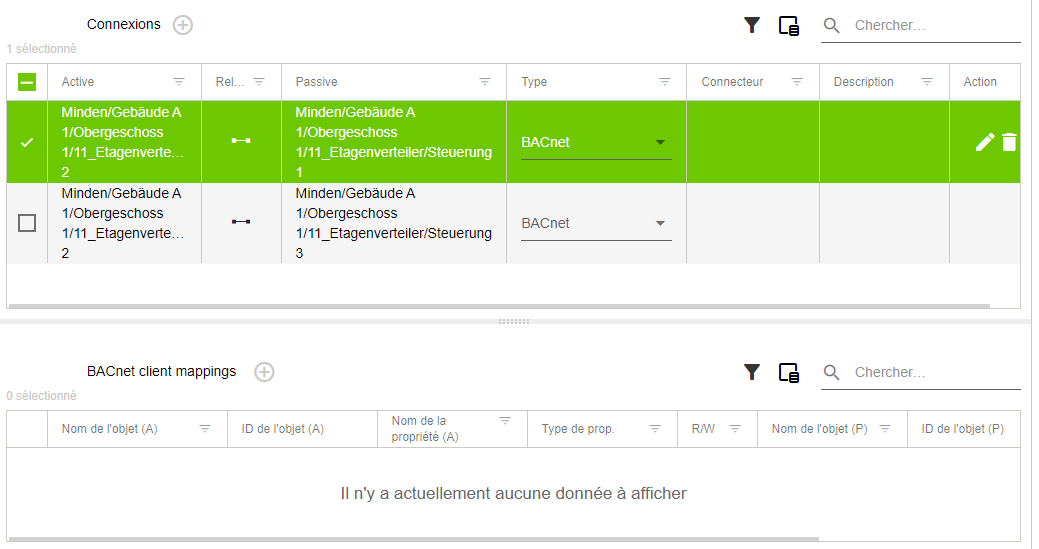

Menu latéral > Point de menu "Communication croisée" > Zone d'action lorsque "BACnet" est sélectionné

Légende de la figure "Menu latéral > Point de menu "Communication croisée" > Zone d'action lors de la sélection de "BACnet""
Dénomination	Description
connexions
Actif	Affiche l'entité, y compris le chemin qui possède la partie "active". "Actif" signifie que ce contrôleur sera configuré lors de la synchronisation. Dans l'exemple BACnet : Ce contrôleur obtient le mappage client.
Rel.	Affiche le type de connexion. Sont possibles : 1:1 1:N N:1
Passif	Affiche le contrôleur passif de la connexion, y compris le chemin.
Type	Possibilité de configurer une connexion BACnet ou Modbus.
Connecteur	Affiche le nom du connecteur Modbus IP (voir 8 Sélection "Modbus TCP").
Description	Champ facultatif : Affiche une description de la connexion.
Action	Les actions suivantes sont possibles : Modification des paramètres par défaut de la connexion. Par défaut, les modifications affectent tous les mappages client sous-jacents. Supprimez la connexion.
Mappings Client BACnet
Nom de l'objet (A)	Option pour sélectionner le nom d'objet BACnet de l'objet BACnet sélectionné sur le contrôleur actif.
ID d'objet (A)	Option pour sélectionner l'ID d'objet BACnet, composé du type d'objet et de l'ID d'instance, de l'objet BACnet sélectionné sur le contrôleur actif.
Nom de la propriété (A)	Option pour sélectionner la propriété BACnet de l'objet BACnet sélectionné sur le contrôleur actif, qui doit être inclus dans le mappage client.
Description de l'objet (A)	Option pour sélectionner la description BACnet de l'objet BACnet sélectionné sur le contrôleur actif.
Type de propriété	Affiche le type de données pour le mappage client. Ce champ est rempli automatiquement.
L/S	Choix du mappage client pour le mode lecture ou écriture. Ceci diffère si le contrôleur actif écrit la valeur de la propriété configurée (de l'objet sélectionné) dans la propriété du contrôleur passif (écriture, flèche vers la droite) ou si la valeur de l'objet passif est lue (lecture, flèche vers la gauche).
Nom de l'objet (P)	Option pour sélectionner le nom d'objet BACnet de l'objet BACnet sélectionné sur le contrôleur passif.
ID d'objet (P)	Option pour sélectionner l'ID d'objet BACnet, composé du type d'objet et de l'ID d'instance, de l'objet BACnet sélectionné sur le contrôleur passif.
Nom de la propriété (P)	Option pour sélectionner la propriété BACnet de l'objet BACnet sélectionné sur le contrôleur passif qui doit être inclus dans le mappage client.
Description de l'objet (P)	Option pour sélectionner la description BACnet de l'objet BACnet sélectionné sur le contrôleur passif.
