Onglet "Structure fonctionnelle"
Dans l'onglet "Structure fonctionnelle", le Application-Template peut éventuellement être équipé d'un modèle de données basé sur un système d'adressage. Le modèle de données est utilisé pour décrire les points de données du modèle d'application et leurs relations fonctionnelles dans une structure hiérarchique, par ex. objets BACnet ou matériels E/S.

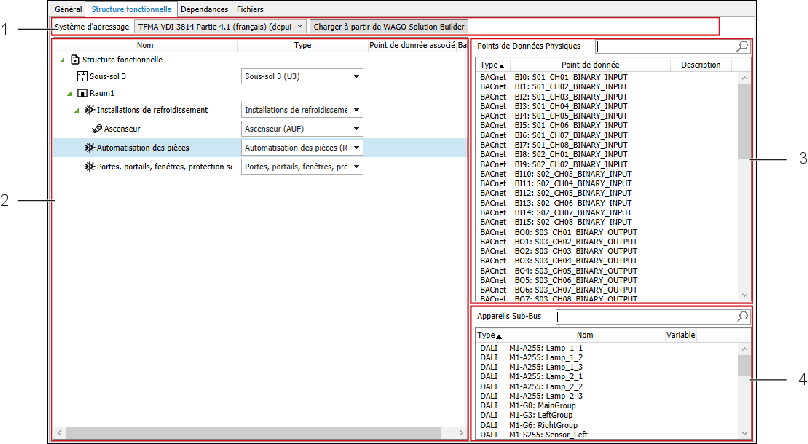

Position | Dénomination | Description | |
|---|---|---|---|
1 | Système d'adressage | Possibilité d'affichage et de sélection du système d'adressage. Remarque : | |
[ Chargement du | Charge les systèmes d'adressage du Solution Builder et les met à disposition dans le menu déroulant. | ||
2 | Structure fonctionnelle | Possibilité de créer la structure fonctionnelle A partir du système d'adressage choisi, une arborescence peut alors être construite à partir de n'importe quel niveau, qui se termine par des éléments de type "Point de données". Un clic droit sur un élément de structure existant ouvre un menu contextuel, voir ci-dessous 8 Menu contextuel "Structure fonctionnelle". Remarque : | |
Exemple : En supposant qu'un Application-Template puisse contrôler jusqu'à 8 pièces, alors 8 arborescences individuelles sont créées ici, en commençant au niveau "Pièce", qui attribuent les points de données aux pièces correspondantes. Pour connecter des objets BACnet ou des matériels E/S à des points de données, un point de données de la zone "Points de données physiques" est lié à un point de données dans la zone "Structure fonctionnelle" par glisser-déposer. | |||
3 | Points de données physiques | Affiche une liste des objets BACnet et des E/S matérielles qui n'ont pas encore été affectés à un point de données. Remarque : | |
4 | Appareils sous-bus | Affiche une liste de tous les périphériques de sous-bus configurés utilisés dans le Application-Template. Remarque : | |
