Créer un deuxième réseau BACnet/SC et ajouter des entités automatiquement.

  1. Dans l’arborescence, sélectionnez la première entité de type « Bâtiment » et ouvrez la structure sous-jacente.
  2. Créez sous la deuxième entité de type « Étage » une entité de type « Réseau ».
    (Optionnel : l'entité « Réseau » peut également être créée à d'autres emplacements dans la partie supérieure de l'arborescence).
  3. Cliquez sur l'onglet « CONFIGURATION ».
  4. Nommez cette entité « Réseau UG 8 ».
  5. Cliquez sur l'onglet "TAG".
  6. Définissez un nouveau TAG Network:UG8.
  7. Cliquez sur l'onglet « BACnet ».

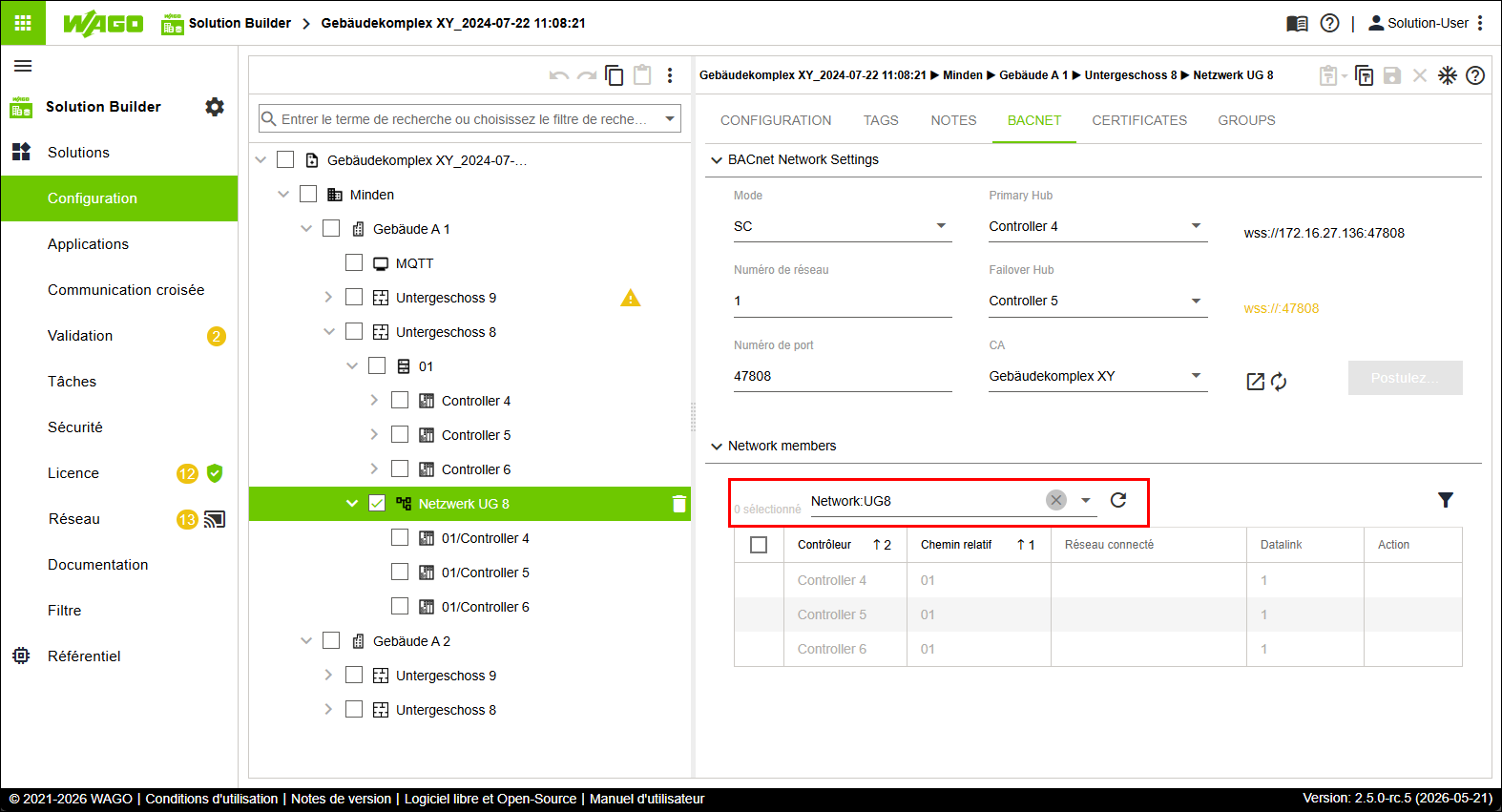

  8. Dans la zone « Membres du réseau », le TAG défini Network:UG8 est déjà présélectionné comme filtre.
  9. Dans l’arborescence, sélectionnez les entités de type « Contrôleur » que vous souhaitez ajouter à l'entité « Réseau UG 8 ».
  10. Attribuez ce TAG à toutes les entités de type « Contrôleur » à inclure dans la zone « Membres du réseau ».
  11. Cliquez sur .
  12. Les contrôleurs sont ajoutés au réseau.
  13. Les contrôleurs sont référencés dans l'arborescence sous « Réseau UG 8 ».
  14. Les contrôleurs sont répertoriés en gris car ils ont été ajoutés automatiquement.

    15.

  15. Dans le champ de sélection « Mode », sélectionnez l'option SC.
  16. Dans le champ de sélection « Primary Hub », sélectionnez le contrôleur que vous souhaitez classer comme « Primary Hub ».
  17. Dans le champ de sélection « Failover Hub », sélectionnez le contrôleur que vous souhaitez classer comme « Failover Hub ».
  18. Cliquez sur [Accepter].
  19. Tous les réglages effectués sont enregistrés dans les contrôleurs correspondants.
  20. Le deuxième réseau est configuré.
