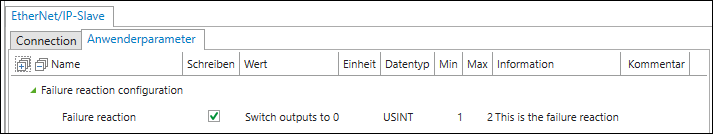

Register „Anwenderparameter“
In diesem Register werden Anwenderparameter angezeigt, sofern diese in der EDS-Datei des Gerätes definiert sind. Die Parameter werden einmalig in der dafür vorgesehenen Phase des Startvorgangs in das Gerät übertragen und dienen der Konfiguration bzw. Parametrierung des Gerätes (siehe auch „Explicit Messaging“).
Parameter | Beschreibung | |
|---|---|---|
Name | Name des Anwenderparameters | |
Schreiben |
| Der Anwenderparameter wird in das Gerät übertragen. Hinweis: Beachten Sie, dass das Schreiben nur dann erfolgt, wenn zusätzlich im Feldbuskonfigurator, im Register „Kommunikationseinstellungen”, die Option „Anwenderparameter“ aktiviert ist (standardmäßig aktiviert). |
| Der Anwenderparameter wird nicht in das Gerät übertragen. | |
Wert | Wert des Anwenderparameters | |
Einheit | Einheit des Anwenderparameters | |
Datentyp | Datentyp des Anwenderparameters | |
Min | Minimaler Wert des Anwenderparameters | |
Max | Maximaler Wert des Anwenderparameters | |
Information | Bit-Größe des Anwenderparameters | |
Kommentar | Eingabefeld für Kommentare | |
Hinweis: Verwenden Sie möglichst die angezeigten Anwenderparameter, sofern für Ihr Gerät vorhanden. Das Bearbeiten oder das neu Hinzufügen von Anwenderparametern wird vorwiegend für „Generic_EtherNet/IP_Adapter“ verwendet. Änderungen können zwar auch für EDS-basierte Geräte vorgenommen werden, es handelt sich dabei jedoch um Experteneinstellungen, die sehr gute Kenntnisse über das Gerät erfordern und für gängige Anwendungen nicht erforderlich sind.
Schaltfläche | Beschreibung |
|---|---|
[Hinzufügen] | Öffnet ein Dialogfenster zum Hinzufügen von Anwenderparametern, siehe Anwenderparameter hinzufügen oder bearbeiten |
[Bearbeiten] | Öffnet ein Dialogfenster zum Ändern von Anwenderparametern, siehe Anwenderparameter hinzufügen oder bearbeiten |
[Löschen] | Löscht den ausgewählten Anwenderparameter |
