Topologie

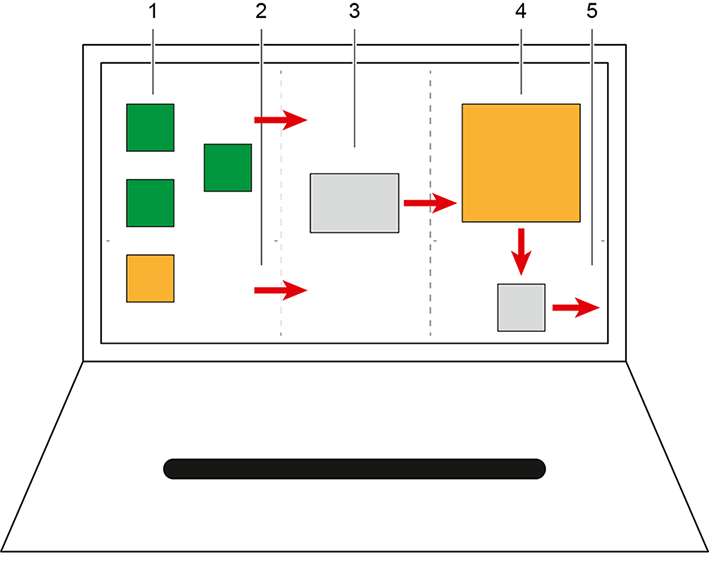

Hier wird visuell aufgezeigt, wie die Einzelkomponenten des Programmpaketes (siehe 8 Überblick) zueinander in Abhängigkeit stehen und welche einzelne Funktionalität sie erfüllen.
Position | Bereich | Beschreibung |
|---|---|---|
1 | Feldbuskonfiguratoren | Die einzelne Feldbuskonfiguratoren bilden eine Eingangsgröße für den WAGO Solution Builder. Derzeit unterstützt der WAGO Solution Builder folgende Felbuskonfiguratoren:
Die einzelnen Konfiguratoren können direkt aus dem WAGO Solution Builder aufgerufen werden, um feldbusspezifische Aufgaben im Netzwerk auszuführen. |
2 | WAGO Solution Builder Plug-in für Application-Templates | Für den WAGO Solution Builder gibt es weitere, optionale Eingangsgrößen:
Mit dem 8 WAGO Solution Builder Plug-in können Application-Templates vorab in einer IEC-Entwicklungsumgebung (CODESYS/e!COCKPIT) erstellt und anschließend in den WAGO Solution Builder importiert werden. Als interne Schnittstelle dient hierfür der WAGO Tool Gateway Service als Hintergrunddienst. |
3 | WAGO Tool Gateway Service (TGS) | Der WAGO Tool Gateway Service bildet eine interne Schnittstelle zwischen den beiden Eingangsgrößen und dem WAGO Solution Builder. Der WAGO Tool Gateway Service wird bei der Installation im Windows-Autostart verankert und zusammen mit Windows als Anwendung gestartet. Der laufende Dienst ist über das Icon in der Windows-Taskleiste erkennbar. |
4 | WAGO Solution Builder | Der 8 WAGO Solution Builder ist die ganzheitliche Engineeringsoftware für Gebäudeautomation mit WAGO Komponenten. Im Bereich des WAGO Solution Builders können verschiedene Kundenprojekte (sogenannte „Solutions“) angelegt sowie die erstellten Application-Templates aus der IEC-Entwicklungsumgebung verwendet werden. |
5 | WAGO Device Communication Service (DCS) | Der WAGO Device Communication Service ist eine externe Schnittstelle für angeschlosse Feldbuscontroller. Der WAGO Device Communication Service startet als Windows-Dienst und führt jobbasiert einzelnen Aktionen auf den Feldbuscontrollern aus. |
