Register „SCAN / IMPORTIEREN“

Das Register „SCAN / IMPORTIEREN“ ermöglicht den Import einer BACnet-Konfigurator-Projektdatei sowie das Durchsuchen eines bestehenden IP-Netzwerks nach neuen Geräten.

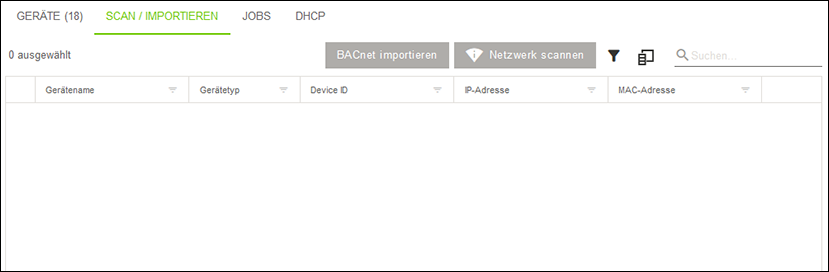

Seitenmenü > Menüpunkt „Netzwerk“ > Register „SCAN / IMPORTIEREN“
Seitenmenü > Menüpunkt „Netzwerk“ > Register „SCAN / IMPORTIEREN“
Legende zur Abbildung „Seitenmenü > Menüpunkt „Netzwerk“ > Register „SCAN / IMPORTIEREN““

Benennung

Beschreibung

[BACnet importieren]

Importiert eine WAGO BACnet-Konfigurator-Projektdatei mit dem Format *.wbc. Die Projektdatei kann z. B. einen Scan oder EDE-Import eines BACnet-Gerätes von einem Drittanbieter enthalten. Als Resultat kann das BACnet-Gerät als „Controller eines Drittanbieters“ im Entitätenbaum des WAGO Solution Builders platziert und in die Querkommunikation eingebunden werden.

Weiterführende Informationen erhalten Sie unter 8 Dialog „BACnet importieren“.

[Netzwerk scannen]

Scannt ein bestehendes IP-Netzwerk mittels Ping-Abfrage oder BACnet-Mechanismen. Für die antwortenden Geräte kann anschließend der Gerätetyp, z. B. „Controller“ oder „Controller eines Drittanbieters“, ausgewählt werden und die Geräte werden im Entitätenbaum des WAGO Solution Builders platziert.

Weiterführende Informationen erhalten Sie unter 8 Dialog „Netzwerk scannen“.

Gerätename

Zeigt den Hostnamen eines Gerätes an.

Gerätetyp

Auswahlmöglichkeit für den Gerätetyp, um das Gerät im WAGO Solution Builder verwenden zu können.

Device ID

Zeigt die BACnet-Device-ID eines Gerätes an.

Hinweis: Information erscheint nur bei Ausführung eines BACnet-Scans!

IP-Adresse

Zeigt die IP-Adresse eines Gerätes an.

MAC-Adresse

Zeigt die MAC-Adresse eines Gerätes an.

Hinweis: Sollte die IP-Kommunikation auf dem Weg zum Gerät einen IP-Router überwinden müssen, kann die hier angezeigte MAC-Adresse von der tatsächlichen MAC-Adresse des Gerätes abweichen.

Seriennummer

Zeigt die Seriennummer eines Gerätes an.

Status

Zeigt den Status eines Gerätes an.

Firmware-Version

Zeigt die Firmware-Version eines Gerätes an. Dieses Feld wird automatisch ausgefüllt, wenn das Netzwerk gescannt wird.

Hinweis: Das Feld wird nur automatisch ausgefüllt bei Geräten, die WDA unterstützen!

Artikelnummer

Zeigt die Artikelnummer eines Gerätes an. Dieses Feld wird automatisch ausgefüllt, wenn das Netzwerk gescannt wird.

Hinweis: Das Feld wird nur automatisch ausgefüllt bei Geräten, die WDA unterstützen!
