Register „CONTROLLER“

Das Register „CONTROLLER“ stellt die Details des physikalischen Controllers mit dem von der Applikation benötigten Controller gegenüber. Außerdem können ausgewählte Controllereinstellungen aus dem Web-Based-Management für ein oder mehrere Geräte direkt in der Benutzeroberfläche der Software gleichzeitig konfiguriert werden.

Dieses Register erscheint ausschließlich bei Auswahl der Entität „Controller“.

Details

Legende zur Abbildung „Seitenmenü > Menüpunkt „Konfiguration“ > Register „CONTROLLER“ > Details“
Benennung	Beschreibung
Physikalische Controller-Details	Zeigt die Eigenschaften des physikalisch angeschlossenen Gerätes an. Voraussetzung: Erfordert einen aktiven Monitoring-Job im „Online“- Mode und eine erfolgreiche Verbindung zum Gerät.
Applikationscontroller-Details	Zeigt die Eigenschaften des von der Applikation benötigten Controllers an.

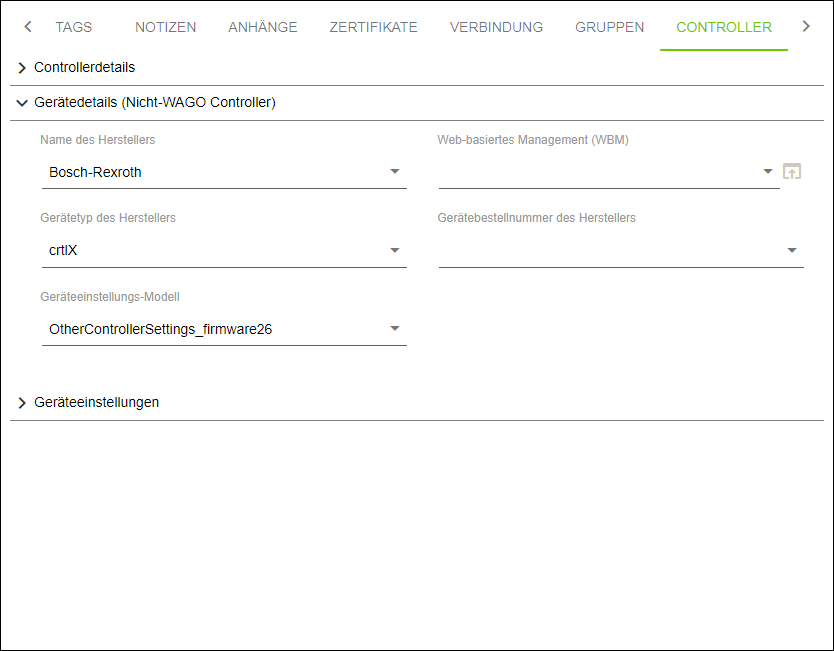

Gerätedetails

Hier können Fremdcontroller ohne zugewiesenes Application-Template konfiguriert werden. Über das hinterlegte Geräteeinstellungsmodell kann die Konfiguraton spezifiziert werden. Sobald der Controller konfiguriert ist, wird bei den „Controller settings“ der Punkt „WBM – Web-Based-Management“ aktiv und eingeblendet. Hier können die Geräteeinstellungen vorgenommen werden.

8

Legende zur Abbildung „Seitenmenü > Menüpunkt „Konfiguration“ > Register „CONTROLLER“ > Gerätedetails“
Benennung	Beschreibung
Name des Herstellers	Eingabe des Herstellernamens
Gerätetyp des Herstellers	Eingabe der Produktbezeichnung
Geräteeinstellungs-Modell	Eingabe der Gerätedetails/Firmware
Web-basiertes Management (WBM)	Eingabe der WBM-Adresse Die Adresse kann in folgenden Formaten eingegeben werden: Ohne Eingabe: Öffnet die Adresse ohne http oder https URL (Kurzform): Beispiel: /wbm/index.html Öffnet die Adresse in Kurzform. URL (Langform): Beispiel: http://{0}:8001/other.html Öffnet die Adresse in Langform. URL (fest): Beispiel: http://localhost:8001/controller3.html Öffnet eine feste Adresse.
Gerätebestellnummer des Herstellers	Eingabe der Artikelnummer Hinweis: Die eingegebene Artikelnummer muss mit der Artikelnummer des angeschlossenen Gerätes übereinstimmen, um die Einstellungen synchronisieren zu können.

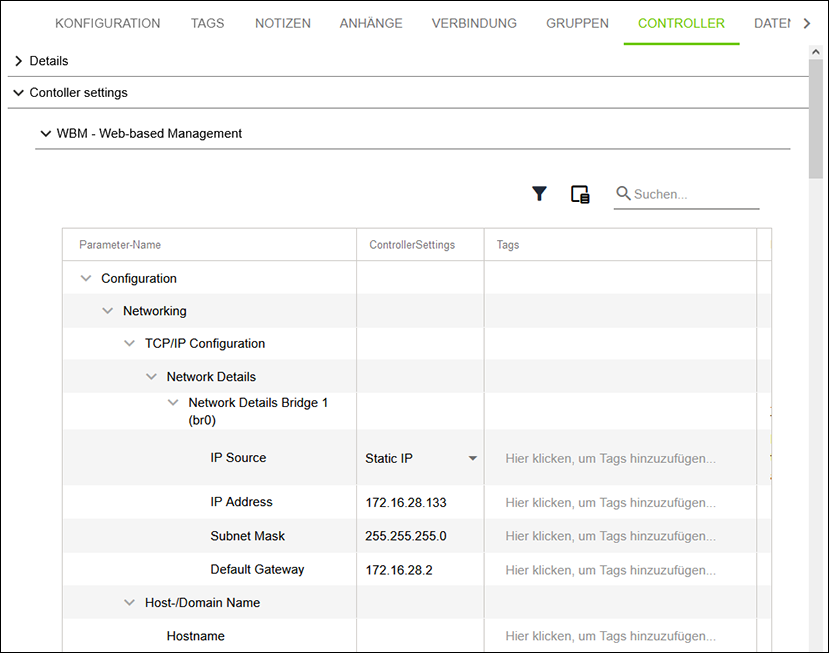

Controller settings

Legende zur Abbildung „Seitenmenü > Menüpunkt „Konfiguration“ > Register „CONTROLLER“ > Controller settings“
Benennung	Beschreibung
Parameter-Name	Zeigt den Namen des Parameters (siehe 8 Register „WBM“)
ControllerSettings	Zeigt den Zielwert des Parameters an. Hinweis: Der WAGO Solution Builder überträgt nur geänderte Parameter zum Gerät! Die Standardwerte zeigen die Standardeinstellungen der Firmware. Da der WAGO Solution Builder diese Parameter nicht liest, kann es sein, dass diese Werte nicht mit den tatsächlichen Werten im Gerät übereinstimmen!
TAGs	Zeigt das Tagging von Parametern an.
