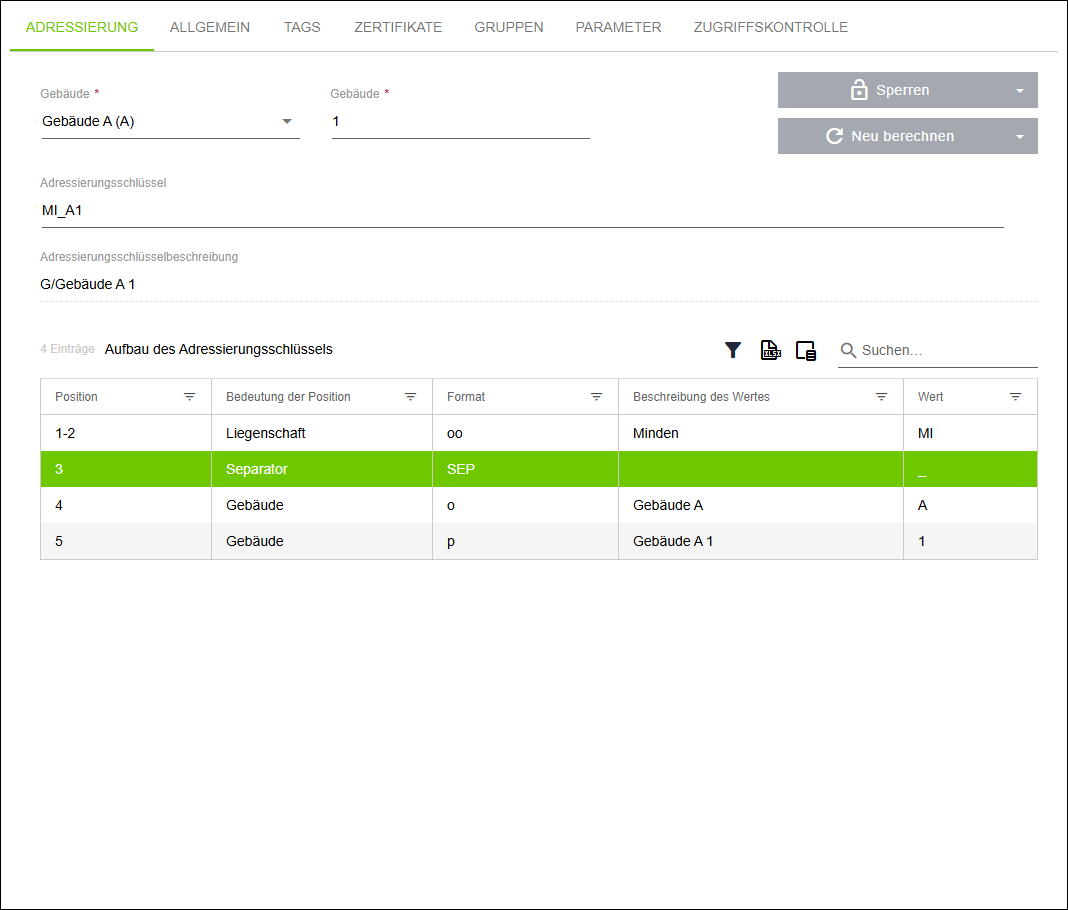

Register „ADRESSIERUNG“
Das Register „ADRESSIERUNG“ kann optional befüllt werden, wenn in der Solution neben der Benennung von Entitäten über einen Klartext (siehe Eingabefeld „Solution-Name“ unter 8 Register „KONFIGURATION“) noch ein Adressierungssystem gepflegt werden soll.
Werden BACnet-Objekte mit Entitäten vom Typ „Datenpunkt“ verknüpft, wird die Eigenschaft der Objekte „Object_Name“ beim Deployment auf das Gerät durch das Adressierungssystemkürzel ersetzt. Dies ist der Hauptanwendungsfall für das Adressierungssystem im WAGO Solution Builder.
Das Adressierungssystem wird hierarchisch aufgebaut, sodass jede Entität ein spezielles Kürzel enthält, welches durch seine Position im Baum und die darüber parametrierten Entitäten bestimmt wird.
Adressierungssysteme können je nach Anforderung im Projekt über xml-Dateien angepasst oder neu erstellt werden. Die im Lieferumfang vorhandenen Adressierungssysteme finden Sie als Vorlage im Installationsverzeichnis des WAGO Solution Builders unter dem folgenden Pfad: Config\BuildingStructures. Für technische Unterstützung oder weitere Anpassungswünsche kontaktieren Sie bitte den Technischen Support von WAGO.
Die Inhalte dieses Registers sind abhängig von der Auswahl der Entität sowie vom Adressierungssystem.
Benennung | Beschreibung | |
|---|---|---|
[Sperren] | Sperren | Sperrt den aktuellen Wert des Feldes „Adressierungssystemkürzel“ dieser Entität, sodass er durch den Automatismus nicht mehr verändert wird. |
Alle sperren | Sperrt den aktuellen Wert des Feldes Adressierungssystemkürzel“ dieser Entität und aller darunterliegenden Kind-Entitäten, sodass diese durch den Automatismus nicht mehr verändert werden. | |
[Neu berechnen] | Neu berechnen | Löst eine manuelle Neuberechnung des Adressierungssystems für diese Entität aus. |
Alle neu | Löst eine manuelle Neuberechnung des Adressierungssystems für diese Entität und aller darunterliegenden Kind-Entitäten aus. | |

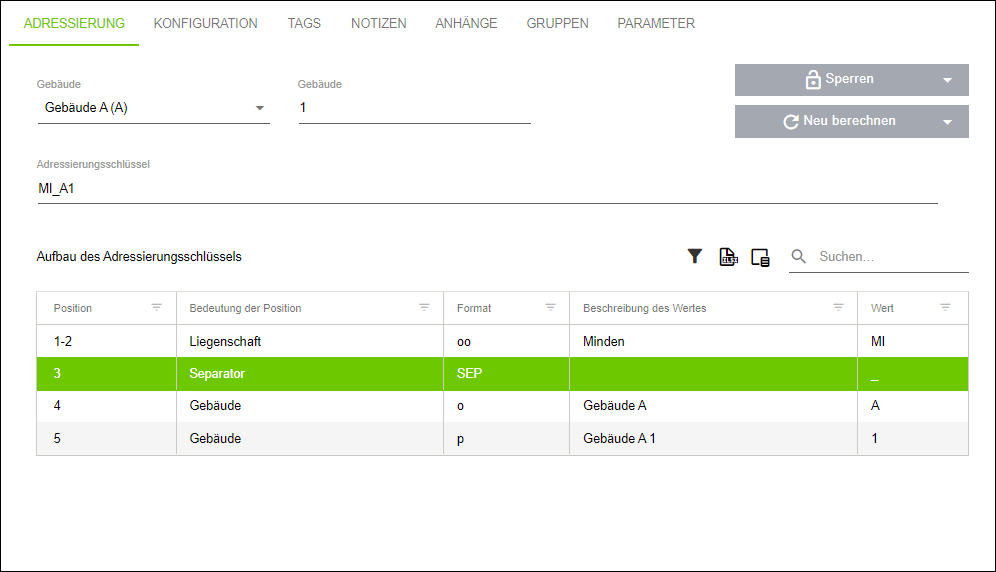

Bezeichnung des selektierten Entitäten-Typs (In Beispielabbildung: Gebäude) | Je nach Konfiguration im Adressierungssystem erfolgt hier die Adressierung der Entität. Es stehen über ein Drop-down-Menü mit Volltextsuche vorkonfigurierte Auswahlmöglichkeiten, eine Nummerierung oder ein Freitext zur Auswahl. | |
Adressierungssystemkürzel | Aktuelles Adressierungssytemkürzel der Entität Dieses setzt sich aus dem eigenen Kürzel (siehe Feld „Bezeichnung des selektierten Entitäten-Typs“) sowie denen der übergeordneten Entitäten zusammen. Ein händischer Eingriff ist in der Regel nicht erforderlich, da das Feld automatisch erzeugt wird. Werden händische Änderungen vorgenommen, wird das Feld vom Automatismus abgekoppelt und es erscheint das Symbol „Händisch definierter Wert“ (siehe 8 Allgemeine Bedienelemente und Symbole). | |
Adressierungshierachie | Zusammensetzung des Adressierungssystemkürzels der Entität inklusive Beschreibung | |
Pos. | Anzahl und Position der Zeichen für die Ebene im Adressierungssystemkürzel | |
Name | Bezeichnung der Ebene | |
Typ | Typ der Ebene Der Typ bestimmt unter anderem, welche und wie viele Zeichen für eine Ebene vorgesehen sind. Beispiele:
| |
Beschreibung | Beschreibung des ausgewählten Adressierungskürzels | |
Wert | Adressierungssystemkürzel für die einzelnen Ebenen | |
