Application-Template in CODESYS bearbeiten

  1. Sie haben Planungsdaten importiert und daraus ein Application-Template generiert (siehe  Planungsdaten importieren und Application-Template generieren).
  1. Klicken Sie im Menü „Solutions“ auf den Menüpunkt „Applikationen“.

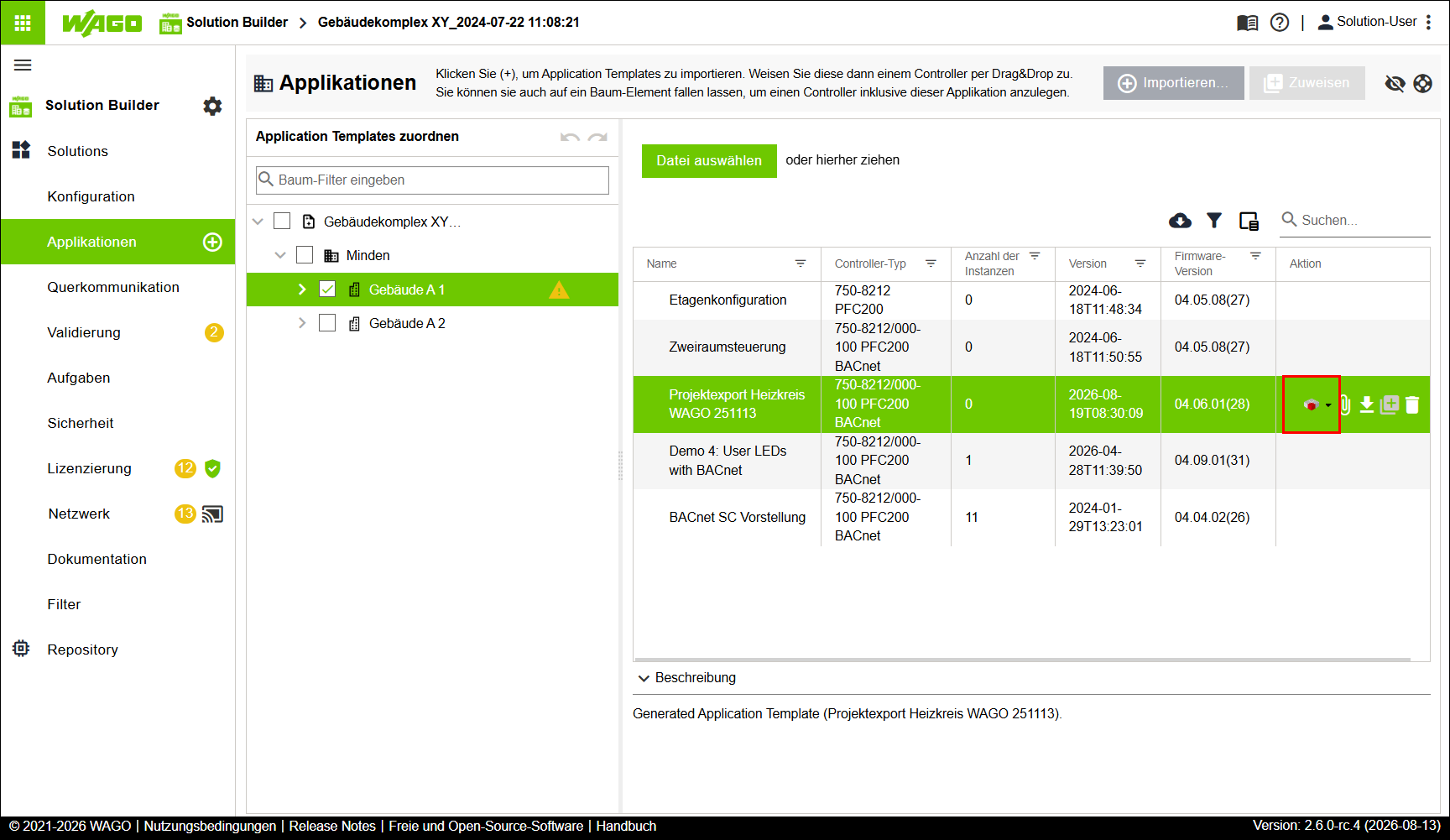

  2. Wählen Sie das generierte Application-Template aus (im gezeigten Beispiel die Datei Projektexport Heizkreis WAGO 251113).
  3. Klicken Sie auf [CODESYS-Projekt editieren].

    4.

  4. Die Software CODESYS öffnet sich.
  5. Passen Sie das Application-Template in der Software CODESYS nach Ihren individuellen Vorstellungen und Erfordernissen an.
  6. Klicken Sie auf Datei > Projekt speichen.
  7. Das Projekt wird gespeichert.
  8. Der Dialog „Application Template“ erscheint.
    Im Dialog wird abgefragt, ob mit den durchgeführten Änderungen eine neue Version des Application-Templates generiert werden soll.

    9.

  9. Klicken Sie auf [Ja].
  10. Eine neue Version des Appication-Templates wird generiert und in die Software WAGO Solution Builder hochgeladen.
  11. In der Sofware WAGO Solution Builder wird die neue Version hierachisch unterhalb der ursprünglichen Version angeordnet und farblich orange dargestellt.
  12. Wählen Sie die neue Version (farblich orange dargestellt) des Application-Templates aus.
  13. Klicken Sie auf .
  14. Die Versionen werden zusammengeführt.
  15. Die aktualisierte Version des Application-Templates ersetzt die ursprüngliche Version des Application-Templates.
