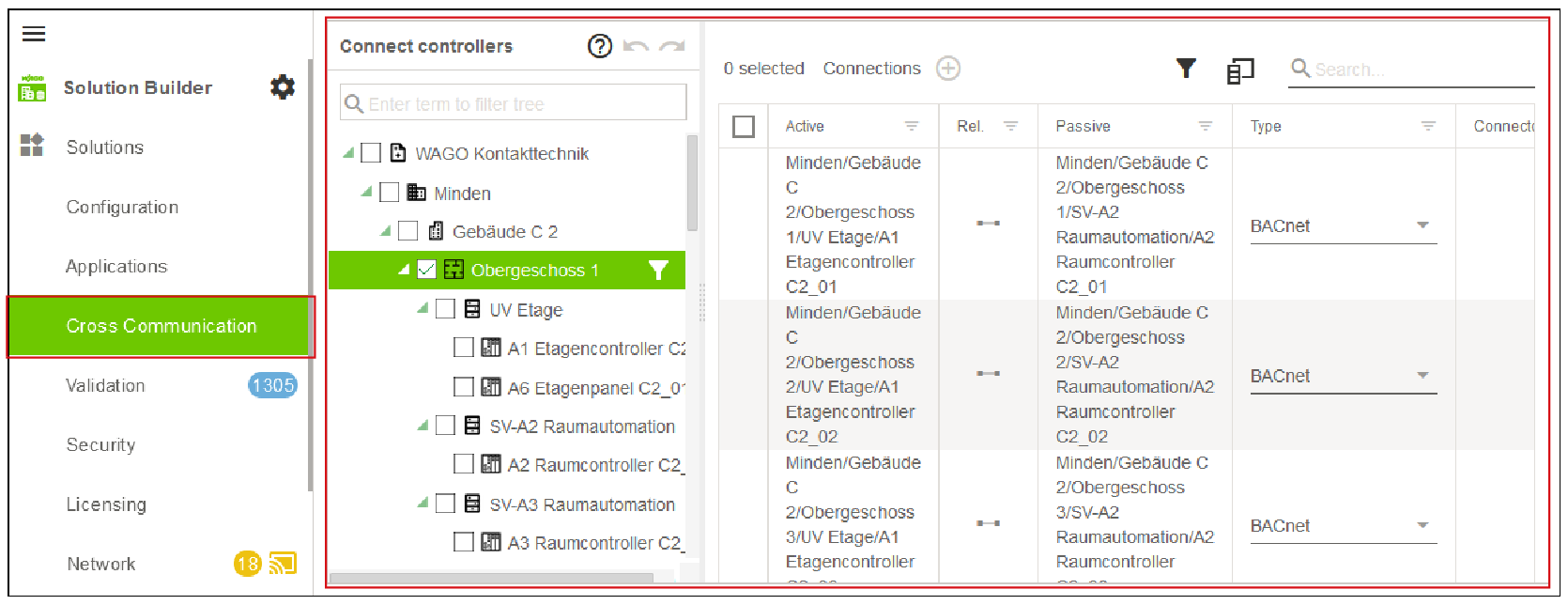

Point de menu "Communication croisée"

Le point de menu "Communication croisée" permet de configurer l'échange de données entre les contrôleurs WAGO, ainsi qu'entre les contrôleurs WAGO et les contrôleurs de fabricants tiers. Des mappages client BACnet peuvent être configurés et des connecteurs IP Modbus préparés à cet effet peuvent être connectés les uns aux autres.

Vous pouvez découvrir comment configurer la communication croisée sous 8 Mettre en place une communication transversale.

La zone supérieure "Connexions" répertorie toutes les connexions. Un filtre de connexion pour une meilleure vue d'ensemble peut être activé via l'option de filtre de l'arborescence des entités.

Vous trouverez comment activer un filtre de connexion sous 8 Activer le filtre de connexion.

La zone inférieure diffère selon le protocole de bus de terrain sélectionné :

• Sélection "BACnet" :
  La sélection permet de gérer les mappages client BACnet de la connexion sélectionnée. Un filtre de connexion pour une meilleure vue d'ensemble peut être activé via l'option de filtre de l'arborescence des entités. Un ou plusieurs mappages client peuvent être créés pour chaque connexion.
• Sélection "Modbus TCP" :
  La sélection permet de gérer des connecteurs Modbus IP de la connexion sélectionnée. Si l'application fournit des connecteurs Modbus IP, plusieurs connecteurs Modbus IP peuvent également être connectés par connexion.
