Onglet "CONTRÔLEUR"

L'onglet "CONTRÔLEUR" compare les détails du contrôleur physique avec le contrôleur requis par l'application. De plus, les paramètres de contrôleur sélectionnés à partir de la gestion basée sur le Web pour un ou plusieurs appareils peuvent être configurés directement dans l'interface utilisateur du Logiciel en même temps.

Cet onglet n'apparaît que lorsque l'entité "Contrôleur" est sélectionnée.

Détails

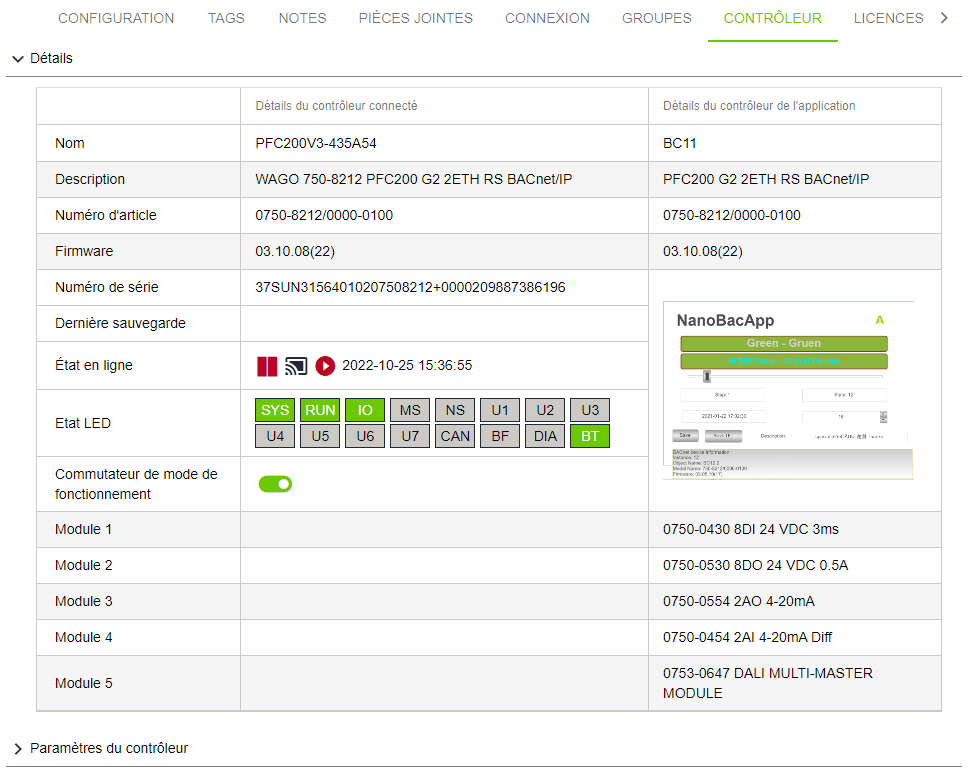

Légende de la figure "Menu latéral > Point de menu "Configuration" > Onglet "CONTROLEUR" > Détails"
Dénomination	Description
Détails du contrôleur physique	Affiche les propriétés du périphérique physiquement connecté. Condition : Nécessite une tâche de surveillance active en mode "En ligne" et une connexion réussie à l'appareil.
Détails du contrôleur d'application	Affiche les propriétés du contrôleur requises par l'application.

Détails de l'appareil

Ici, les contrôleurs tiers peuvent être configurés sans modèle d'application assigné. La configuration peut être spécifiée via le modèle de paramétrage d'appareil enregistré. Dès que le contrôleur est configuré, le point « WBM - Web-Based-Management » est actif et affiché dans les « Controller settings ». Les paramètres de l'appareil peuvent être définis ici.

8

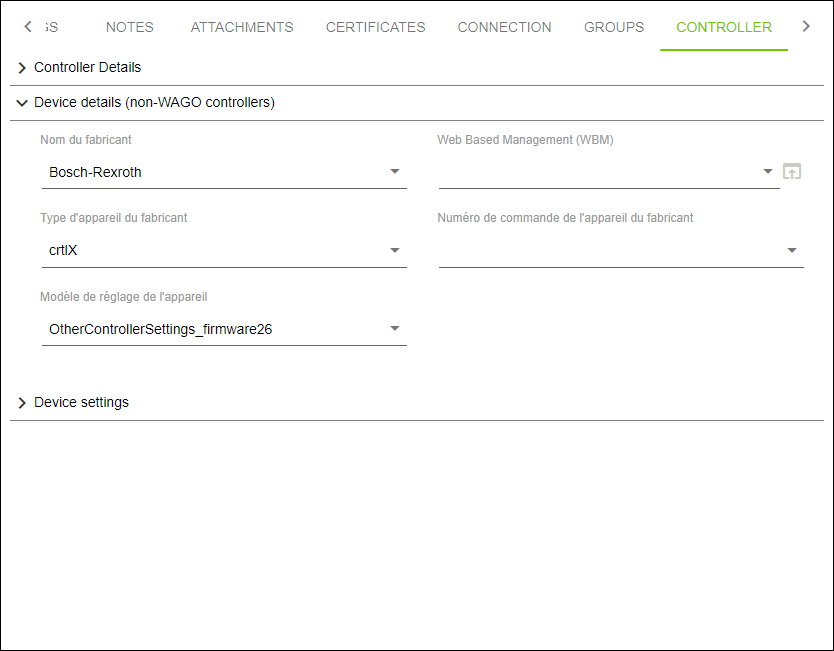

Légende de la figure "Menu latéral > Point de menu "Configuration" > Onglet "CONTROLEUR" > Détails de l'appareil"
Dénomination	Description
Nom du fabricant	Saisie du nom du fabricant
Type d'appareil du fabricant	Saisie de la désignation du produit
Modèle de réglage d'appareil	Saisie des détails de l'appareil/firmware
Gestion basée Web (WBM)	Saisie de l'adresse WBM L'adresse peut être saisie dans les formats suivants : Sans saisie : ouvre l'adresse sans http ou https URL (forme abrégée) : exemple : /wbm/index.html Ouvre l'adresse sous forme abrégée. URL (format long) : exemple : http://{0}:8001/other.html Ouvre l'adresse en format long. URL (fixe) : exemple : http://localhost:8001/controller3.html Ouvre une adresse fixe.
Numéro de commande de l'appareil du fabricant	Saisie de la référence Remarque : La référence saisie doit correspondre à la référence de l'appareil connecté pour synchroniser les paramètres.

Paramètres du contrôleur

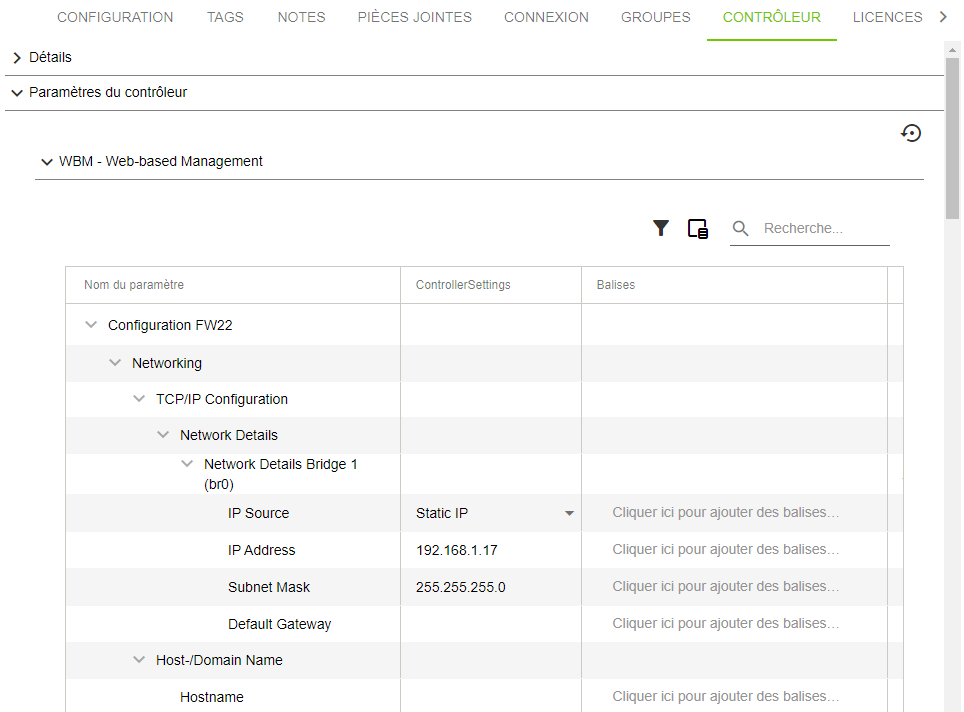

Légende de la figure "Menu latéral > Menu "Solutions" > Point de menu "Configuration" > Onglet "CONTROLEUR" > Paramètres du contrôleur"
Dénomination	Description
Nom du paramètre	Affiche le nom du paramètre (voir 8 Onglet "WBM")
Paramètres du contrôleur	Affiche la valeur cible du paramètre. Remarque : le logiciel WAGO Solution Builder transmet uniquement les paramètres modifiés à l'appareil ! Les valeurs par défaut montrent les paramètres par défaut du firmware. Étant donné que le logiciel WAGO Solution Builder ne lit pas ces paramètres, ces valeurs peuvent ne pas correspondre aux valeurs réelles du contrôleur !
TAGS	Affiche le balisage des paramètres.
