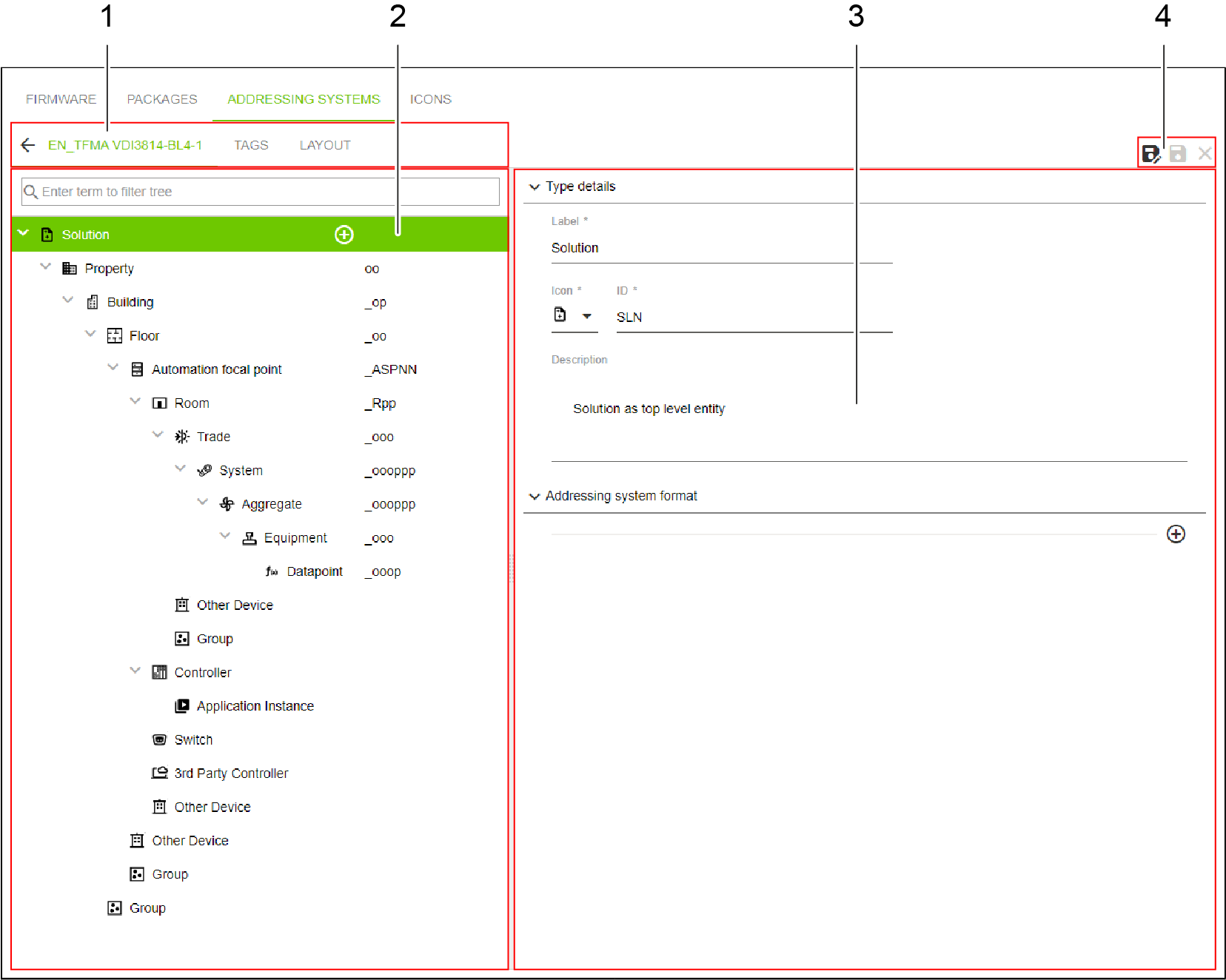

Éditeur de structure

1

Sous-onglets
Les sous-onglets sont listés ici. Le premier onglet n'est pas défini de manière stricte et peut être nommé différemment selon la présélection effectuée :

• Un système d'adressage existant est sélectionné : L'onglet porte le nom du système d'adressage sélectionné.
• Un système d'adressage qui n'existe pas encore est à créer de toutes pièces : L'onglet est nommé "NEW".

2

Arborescence des types d'entités (arborescence)
Ici, le système d'adressage est représenté dans une arborescence. Toutes les entités sont organisées hiérarchiquement dans l'arborescence. Des informations générales sur les entités se trouvent au chapitre 8 Arborescence des entités.

Pour plus d'informations, voir 8 Arborescence des types d'entités.

3

Zone d'action
Les propriétés de l'entité sélectionnée et le format du système d'adressage peuvent être modifiés ici. Une seule entité peut être sélectionnée, il n'y a pas d'édition en masse. Toutes les modifications apportées sont appliquées automatiquement. Le bouton [Enregistrer] permet de sauvegarder l'ensemble du système d'adressage, y compris les modifications effectuées.

Pour plus d'informations, voir 8 Propriétés de l'entité.

4

Boutons
Vous trouverez des informations plus détaillées sur les boutons au chapitre 8 Commandes générales et symboles.
