Propriétés de l'entité
La représentation d'une entité dans WAGO Solution Builder est librement configurable. Outre la sélection individuelle d'une icône, les champs à afficher peuvent également être configurés. La liste suivante des propriétés d'entité est destinée à fournir une vue d'ensemble des options de configuration d'une entité.

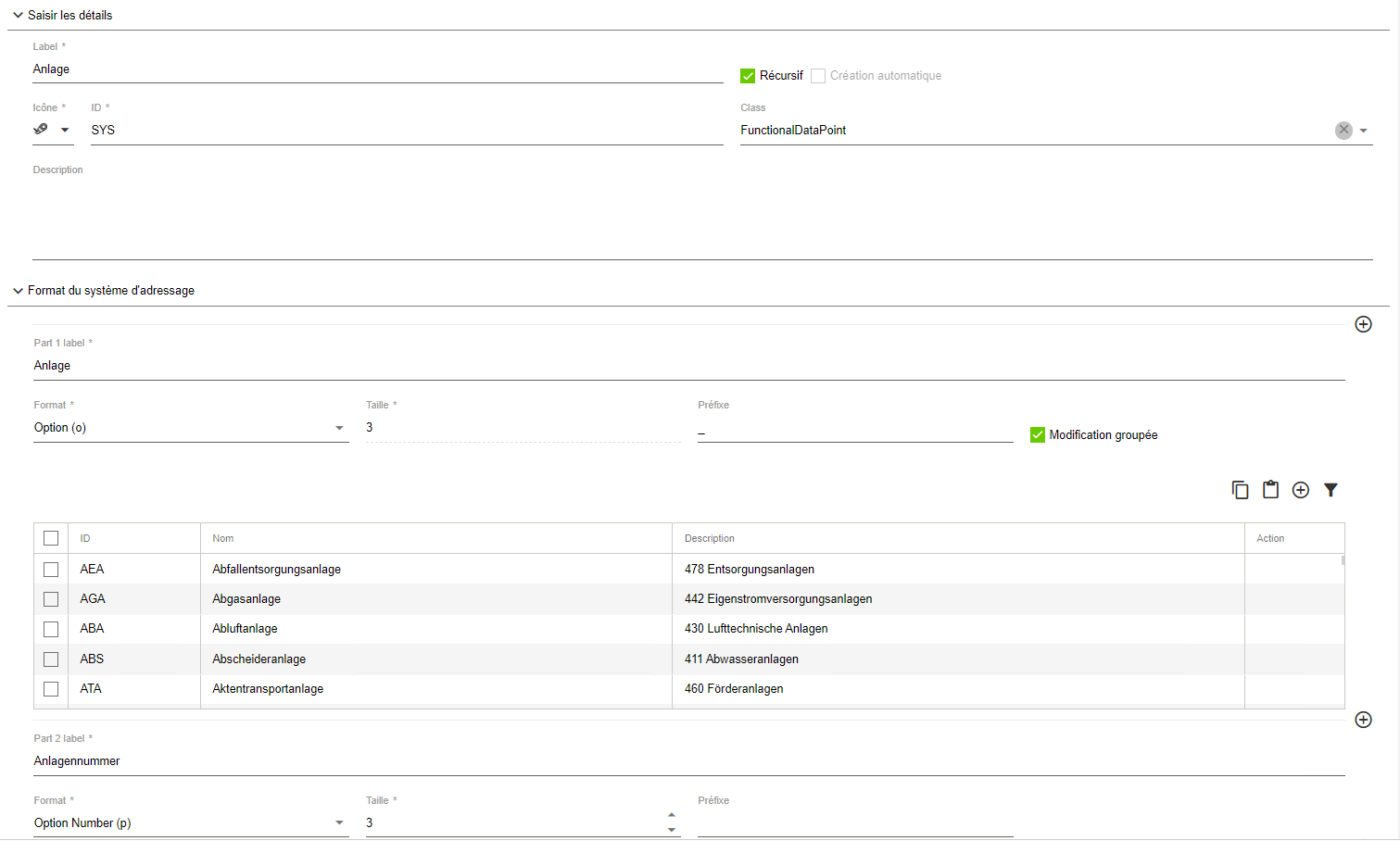

Les ajustements de propriété d'entité peuvent être effectués dans les sous-zones suivantes :
- Zone "Détails de type"
- Zone "Format du système d'adressage"
- Zone "Gestion des périphériques" (uniquement disponible sur les appareils/contrôleurs)
Désignation | Description | |
|---|---|---|
Étiquette | Désignation de l'entité | |
Icône | Possibilité de sélectionner une icône qui s'affiche avec le libellé du type d'entité dans l'arborescence. Vous pouvez choisir entre des icônes du catalogue standard du système ou des "icônes personnalisées" du catalogue spécifique à l'utilisateur. Pour toutes informations supplémentaires, consultez la page Onglet "ICÔNES". | |
ID | ID d'un type d'entité. Il est utilisé pour une identification interne unique et est automatiquement préréglé par le système, mais peut être ajusté selon les besoins. | |
Classe | La propriété Class affecte une logique à un type d'entité. Cela signifie que les logiques existantes qui sont déjà présentes dans le système d'adressage côté système sont ignorées. Chaque classe ne peut être affectée qu'à un seul type. | |
Group | Pour toutes informations supplémentaires, consultez la page Classes d'entités. | |
Autre appareil | ||
Switch | ||
Contrôleur tiers | ||
Instance d'application | ||
Contrôleur Wago | ||
Périphérique de sous-bus | ||
Point de données fonctionnel | ||
Récursif |
| L'entité ne peut pas s'utiliser comme enfant. |
| L'entité peut s'utiliser comme un enfant. | |
Créer automatiquement |
| Lorsque l'entité parent est créée, une entité de ce type n'est pas automatiquement créée. |
| Lorsque l'entité parent est créée, une entité de ce type est automatiquement créée. | |
Description | Champ de note pour l'administrateur du système d'adressage. | |
Désignation partie x | Le format d'un système d'adressage (voir Zone "Format du système d'adressage") peut comprendre une ou plusieurs parties. La désignation de la pièce respective peut être entrée ici. | |
Format | Un caractère d'un type de format représente un caractère dans la clé d'adressage. | |
Nombre local | Pour toutes informations supplémentaires, consultez la page Formats. | |
Nombre global | ||
Option | ||
Nombre d'option | ||
Texte | ||
Longueur | Longueur de la partie respective du système d'adressage. | |
Préfixe | Préfixe de la partie qui précède le système d'adressage dans la clé globale. | |
Modification groupée |
| La partie du système d'adressage n'est pas modifiable lorsque plusieurs entités sont étiquetées en même temps. |
| La partie du système d'adressage est modifiable lorsque plusieurs entités sont étiquetées en même temps. | |
