Communication transversale Modbus : activer différents numéros de port dans le pare-feu du contrôleur

  1. Dans WAGO Solution Builder Plug-in, un Application-Template a été créé, qui permet une communication transversale Modbus.
  2. Le Application-Template est d'un fichier au format .atpkg.

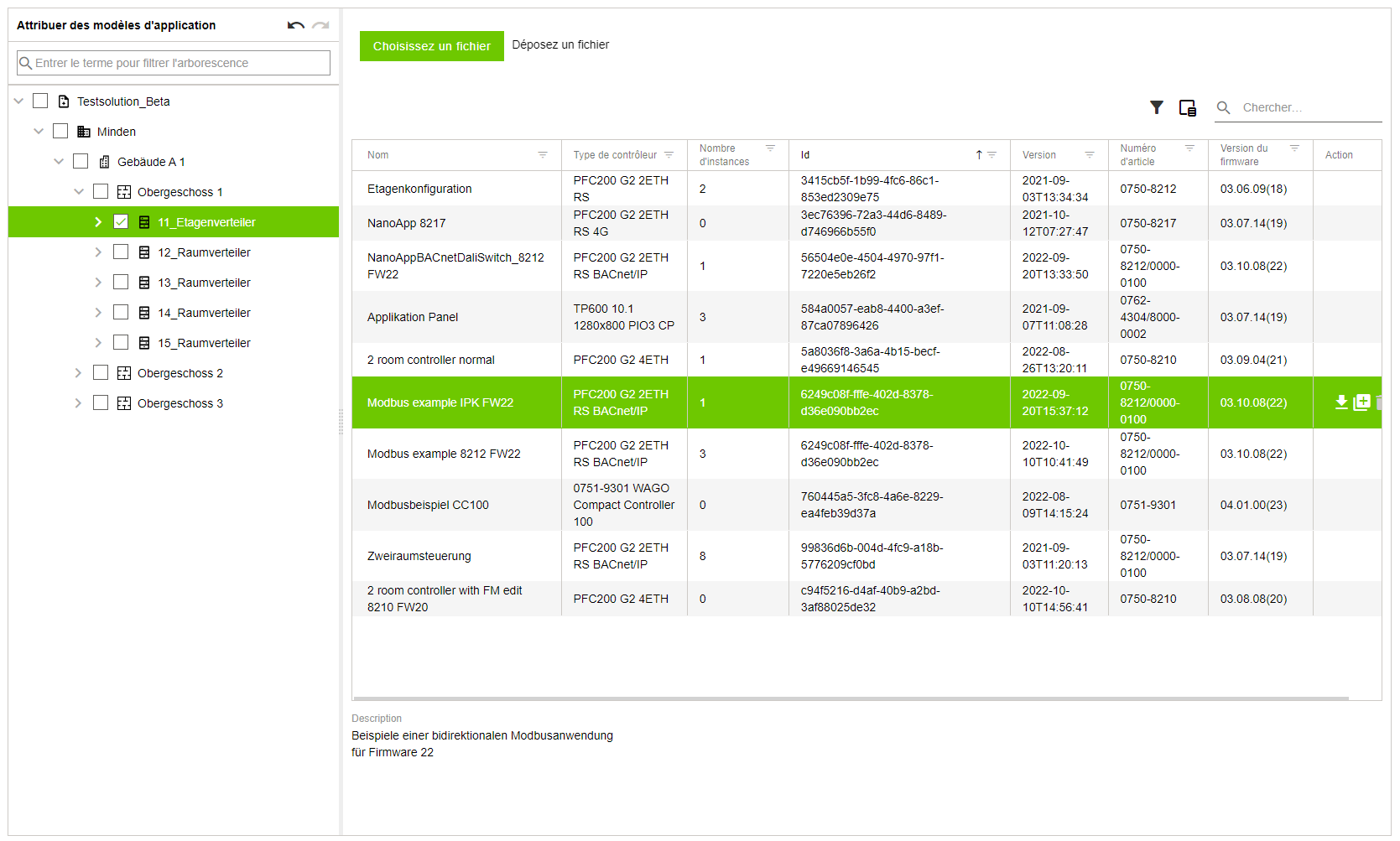

  1. Sélectionnez le point de menu "Applications".
  2. Cliquez sur [Choisir un fichier].
  3. Téléchargez-le Application-Template au format .atpkg.
  4. Faites glisser et déposez le Application-Template vers une entité parente de type "Contrôleur" (par exemple "Distributeur d'étage").
  5. Une autre entité de type "Contrôleur" est créée pour chaque nouvelle affectation par glisser-déposer.

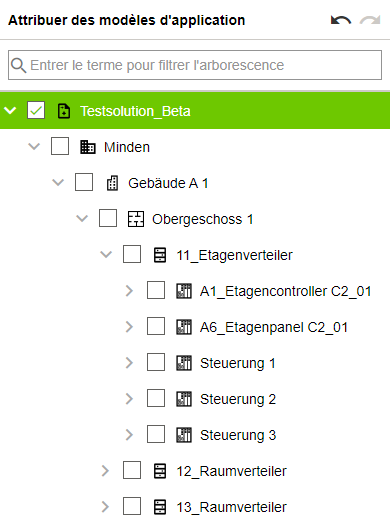

  6. Répétez l'étape 4 deux fois de suite pour créer au total trois entités de type "Contrôleur".

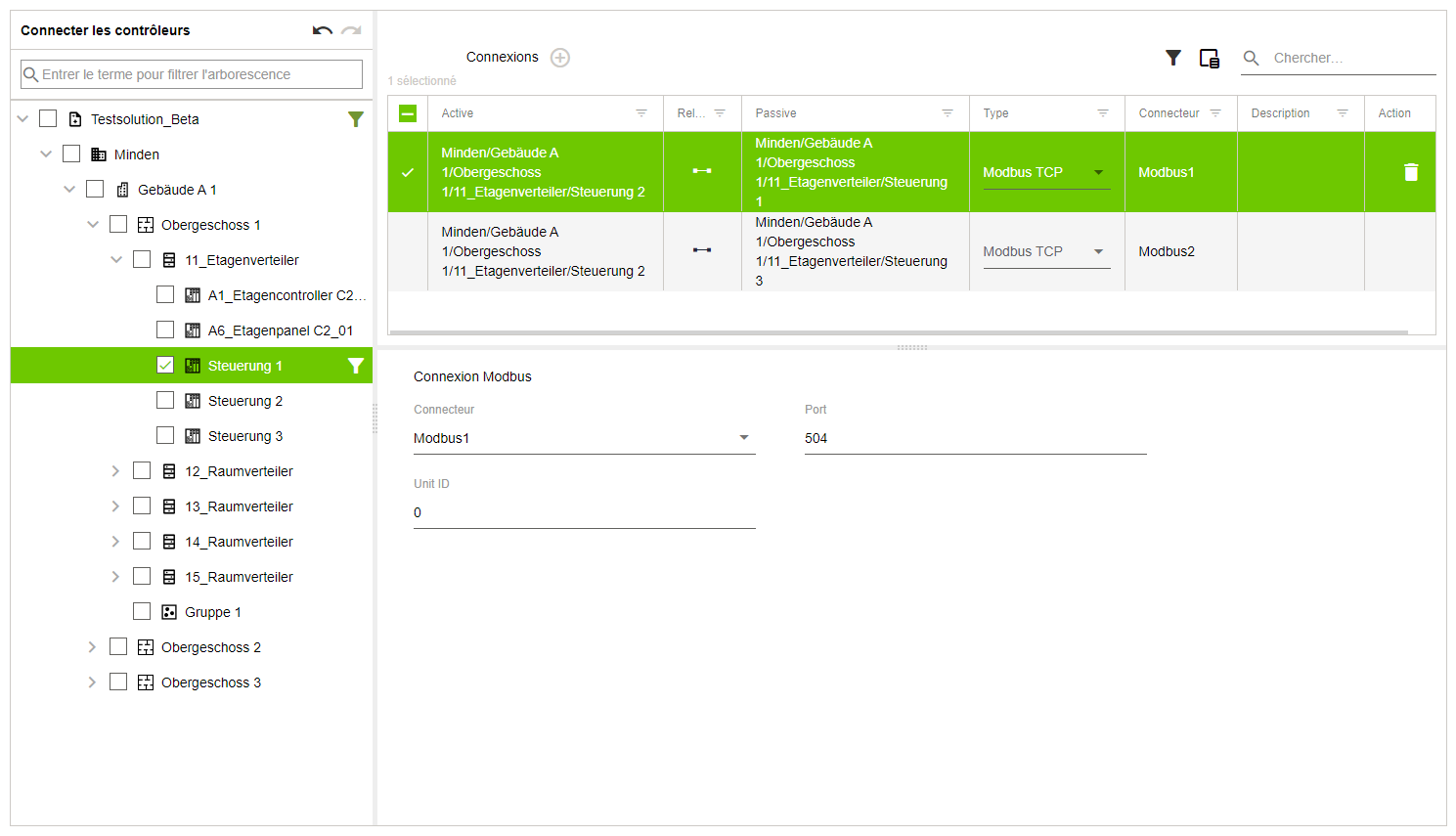

  7. Sélectionnez le point de menu "Communication transversale".
  8. Configurez deux communications transversales pour les trois nouvelles entités de type "Contrôleur" (voir 8 Mettre en place une communication transversale).
  9. Modbus TCP pour chaque communication transversale dans le champ de sélection "Type".
  10. Pour chaque communication transversale, sélectionnez dans le champ de sélection "Connecteur" un connecteur que vous avez défini dans le WAGO Solution Builder Plug-in.
  11. Attribuez un numéro de port distinct pour chaque communication transversale. Les deux numéros de port doivent être différents.


  12. Sélectionnez le point de menu "Configuration".
  13. Sélectionnez une des entités de type "Contrôleur" nouvellement créées dans l'arborescence.
  14. Sélectionnez l'onglet "CONTRÔLEUR".

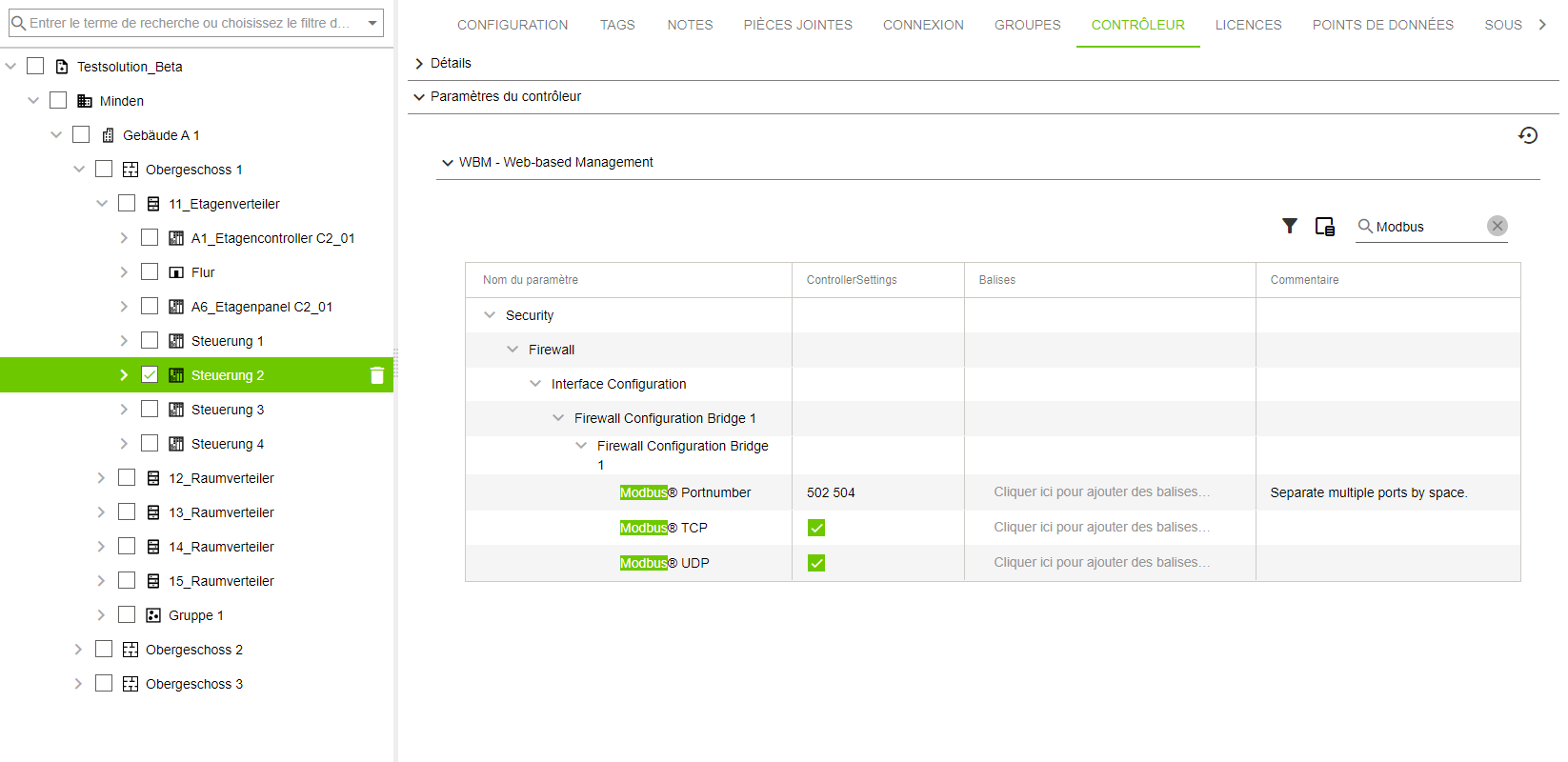

  15. Sélectionnez le point "WBM - Web-Based-Management".
  16. Vérifiez si les deux numéros de port attribués sont répertoriés sous "ControllerSettings".
  1. Les numéros de port attribués sont libérés lors de la prochaine synchronisation du pare-feu du contrôleur.
