Menu contextuel "Structure fonctionnelle"
Un clic droit sur un élément de structure existant dans l'onglet "Structure fonctionnelle" ouvre le menu contextuel suivant.
Élément de menu | Description |
|---|---|

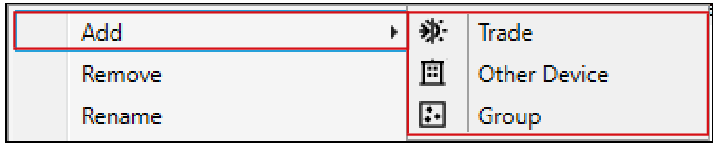

Ajouter | Ajoute un élément de structure. Le sous-menu contient tous les éléments du système d'adressage (définition de la structure) autorisés à ce stade.
|
Supprimer | Supprime l'élément de structure sélectionné. |
Renommer | Modifie le nom de l'élément de structure sélectionné. |
Possibilité alternative : Faites un clic gauche sur l'élément structurel souhaité dans la colonne "Nom". | |

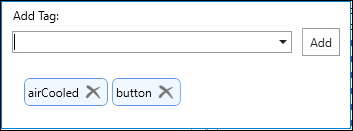

Ajouter/Modifier des TAGS | Ajoute de nouveaux TAGS et/ou supprime des TAGS existants.
|
Possibilité alternative : Faites un clic gauche dans la colonne "TAGS". | |
Copier | Copie le(s) élément(s) de structure sélectionné(s) dans le presse-papiers. |
Coller | Colle l'élément de structure à partir du presse-papiers. |

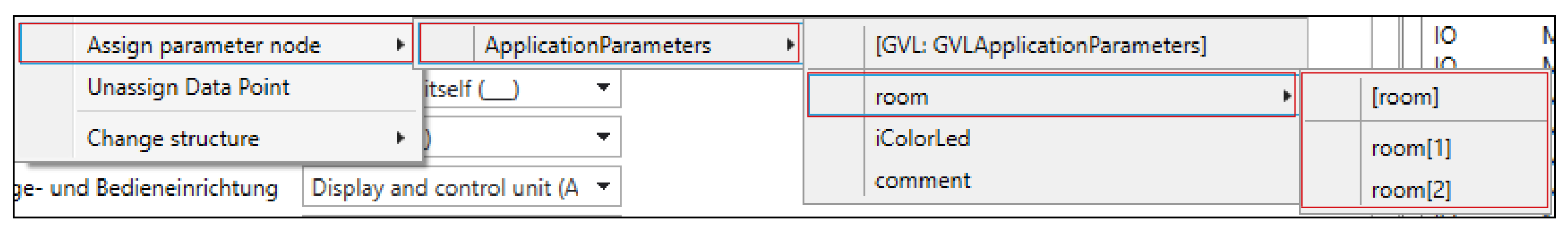

Attribuer un | Sélectionne une variable de structure (noeud de paramètre) à partir d'un objet de jeu de paramètres (PSO) et l'affecte à l'élément de structure en tant que point de données. La structure du menu contextuel correspond à la structure du paramètre Set Objects. L'élément de menu entre crochets est utilisé pour sélectionner la variable supérieure.
Après l'affectation du nœud de paramètre, seul le contenu concret du logiciel WAGO Solution Builder apparaît dans la variable. |
Désaffecter des points de données | Supprime la connexion entre le point de données physique et le point de données dans la structure fonctionnelle. |

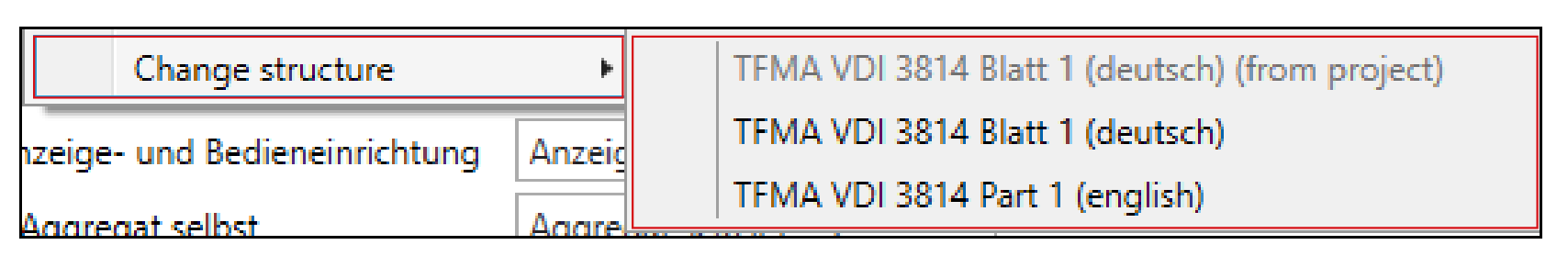

Modifier la structure | Passe à un autre système d'adressage (définition de structure). Les systèmes d'adressage fournis en standard sont affichés. Cette fonction peut également être utilisée dans le cas où le système d'adressage passe à une version plus récente. Le projet enregistre le système d'adressage précédemment utilisé. S'il existe un nouveau système d'adressage via le logiciel WAGO Solution Builder Plug-in, vous pouvez utiliser cet élément de menu pour mettre à jour le système d'adressage vers la nouvelle version.
|
