IEC-Entwicklungsumgebung CODESYS

Die Software WAGO Solution Builder Plug-in ist eine Erweiterung für IEC-Entwicklungsumgebungen und unterstützt bei der Erstellung von Application-Templates (Applikationsvorlagen) für Gebäudeautomationsanwendungen. Die erstellten Application-Teamplates werden in der Software WAGO Solution Builder mit Geräten verbunden. Dadurch entstehen Application-Template-Instanzen in beliebiger Anzahl. Dabei gibt das Application-Template vor, welche Geräte (Artikelnummer), welcher Knotenaufbau und welche Firmware verwendet werden sollen.

8 8

Die grafische Benutzeroberfläche innerhalb der IEC-Entwicklungsumgebung ist wie folgt aufgebaut.

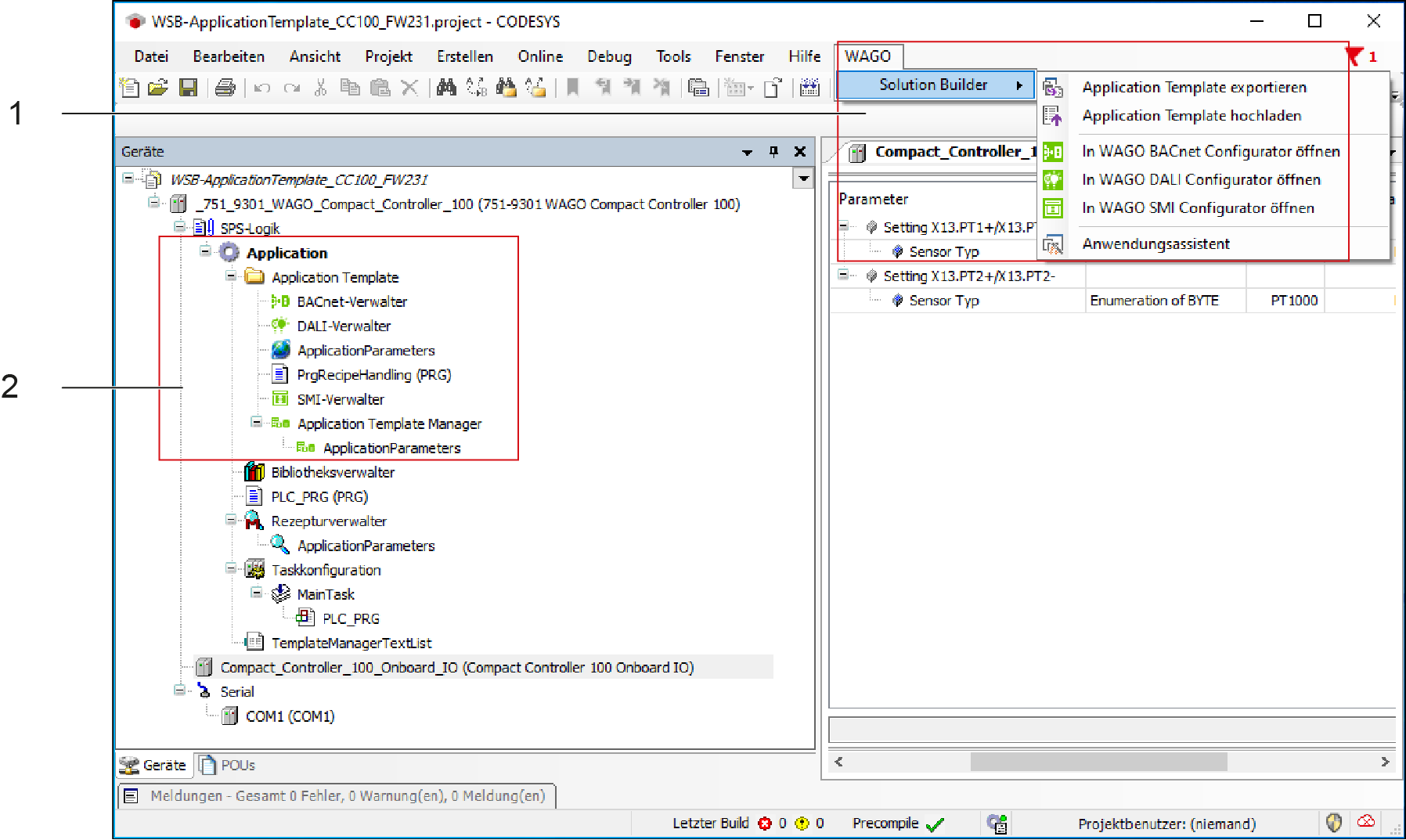

Aufbau der grafischen Benutzeroberfläche – Hauptbereiche (CODESYS)

Position	Benennung	Beschreibung
1	Hauptmenü	Enthält die Hauptschaltflächen, u. a. zum Exportieren eines fertigen Application-Templates oder zum Aufruf der Konfiguratoren.
2	Objekte „Verwalter“	Verwalten innerhalb der Programmstruktur von Entwicklungsumgebungen die Projekte der Konfiguratoren.
