Entitätenbaum

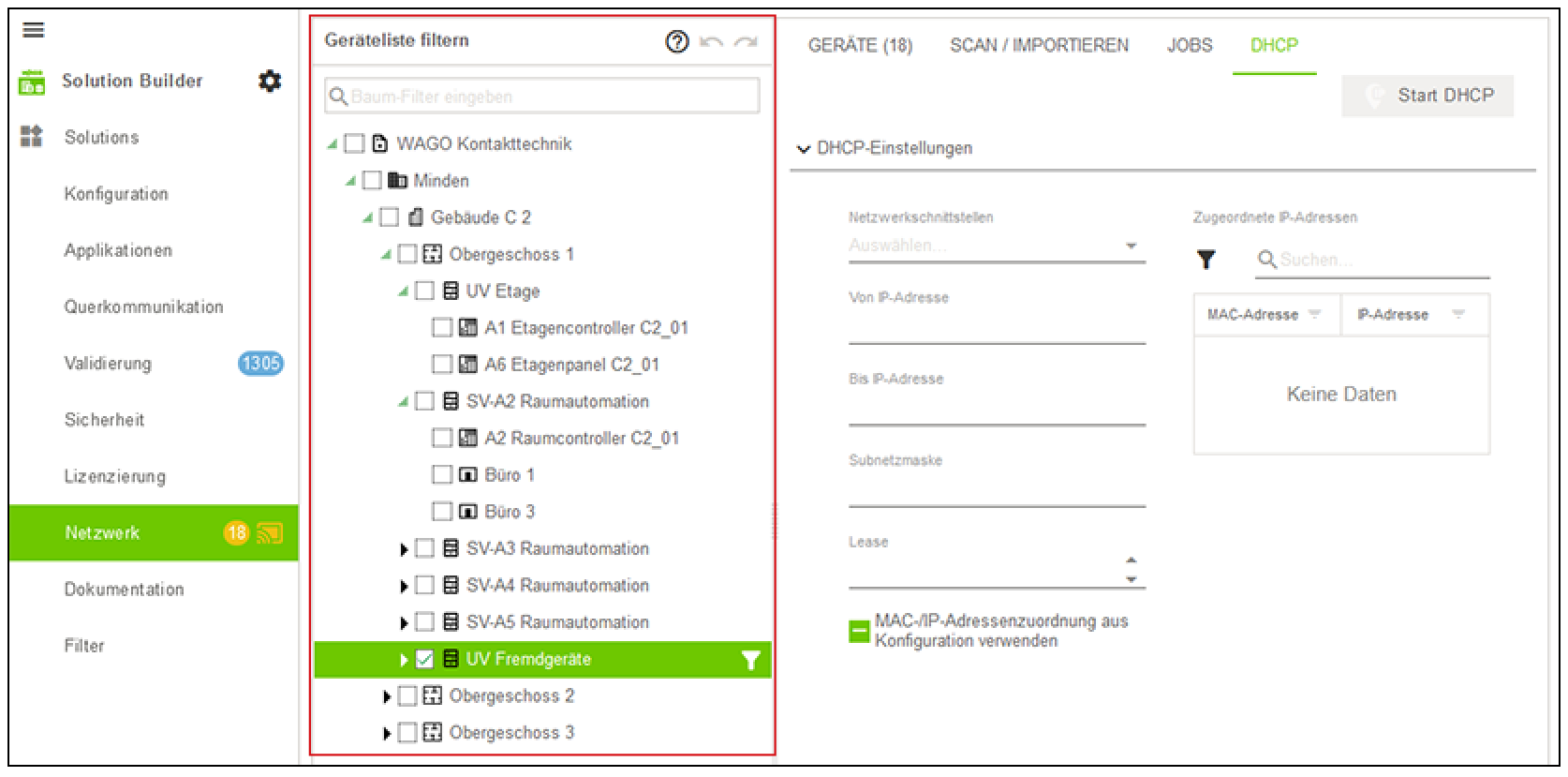

Die folgenden Menüpunkte des Seitenmnenüs besitzen innerhalb des Aktionsbereiches einen Strukturbaum zur Auswahl der Entität.
- 8 Menüpunkt „Konfiguration“
- 8 Menüpunkt „Applikationen“
- 8 Menüpunkt „Querkommunikation“
- 8 Menüpunkt „Validierung“
- 8 Menüpunkt „Netzwerk“
- 8 Menüpunkt „Dokumentation“
- 8 Menüpunkt „Filter“
Im Folgenden sind einige mögliche Entitäten mit dazugehörigen Symbolen am Beispiel des mitgelieferten Adressierungssystems „DE_TFMA VDI3814-BL4-1“ aufgelistet.
Symbol | Entität |
|---|---|
| Anlage |
| Applikationsinstanz |
| Automationsschwerpunkt |
| Betriebsmittel |
| Controller |
| Controller eines Drittanbieters |
| Datenpunkt |
| Etage |
| Gebäude |
| Gewerk |
| Liegenschaft |
| Raum |
| Solution |
| Aggregat |
| Controller |
Hinweis
Entitätendarstellung frei konfigurierbar
Die hier dargestellten Entitäten dienen lediglich als Beispiel. Detaillierte Einstellungen sowie das Icon einer Entität kann über den Editor individuell konfiguriert werden (siehe 8 Struktureditor).
