Entität „Application Definition“ strukturell erweitern

  1. Sie haben Planungsdaten importiert und daraus ein Application-Template generiert (siehe  Planungsdaten importieren und Application-Template generieren).
  1. Wählen Sie in der Baumstruktur die erste Entität vom Typ „Controller“ und öffnen die unterlagerte Struktur.
  2. Legen Sie in der Baumstruktur eine Entität vom Typ „I/O-Modul“ an.
  3. Klicken Sie auf das Register „EINSTELLUNGEN“.

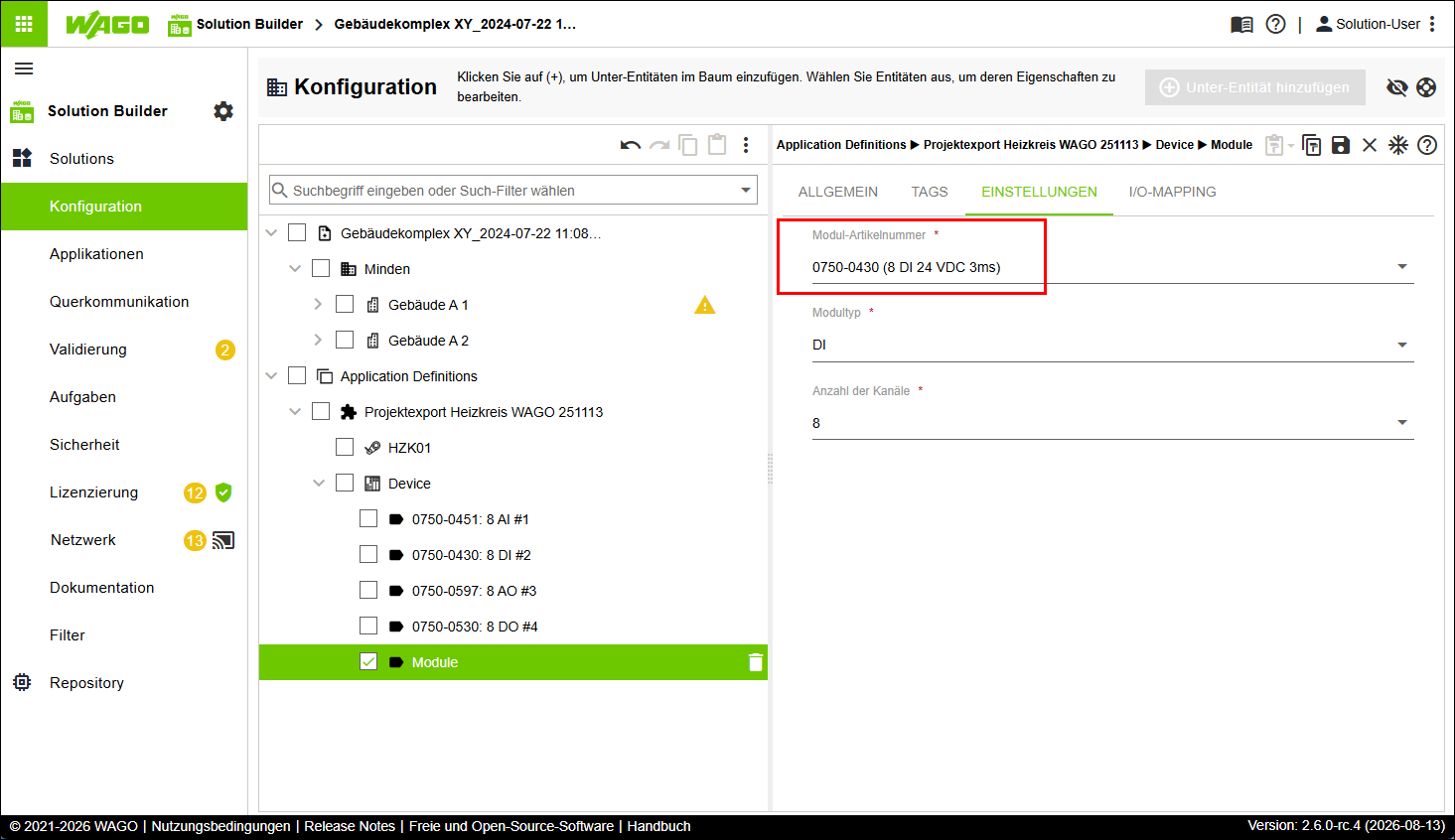

  4. Wählen Sie im Auswahlfeld „Modul-Artikelnummer“ die Artikelnummer des entsprechenden I/O-Moduls aus, das Sie anlegen möchten.
  5. Die Auswahlfelder „Modultyp“ und „Anzahl der Kanäle“ füllen sich entsprechend kontextabhängig.

    6.

  6. Alternatives Vorgehen: Sie können alle Auswahlfelder auch manuell befüllen. Dazu müssen die eingegebenn Werte korrekt sein und mit den Angaben in der Software CODESYS übereinstimmen.
  7. Klicken Sie auf das Register „ALLGEMEIN“.
  8. Vergeben Sie im Eingabefeld „Controller Name“ einen passenden Namen, der strukturell und terminologisch zu den bereits bestehenden Entitäten passt.
  9. Klicken Sie auf [Speichern].
  10. Führen Sie die Handlungsschritte im nachfolgenden Kapitel  Datenpunkte abbilden und zuweisen durch.
