Onglet "SYSTÈMES D'ADRESSAGE"

Systèmes d'adressage

Chaque solution a une structure qui suit un ensemble fixe de règles. Cet ensemble de règles s'appelle le "Système d'adressage". Différents systèmes d'adressage peuvent être sélectionnés via l'onglet "SYSTÈMES D'ADRESSAGE".

Différents systèmes d'adressage sont inclus dans la livraison de WAGO Solution Builder. Des systèmes d'adressage spécifiques au client peuvent être dérivés de ces systèmes d'adressage existants, qui peuvent être configurés individuellement selon les exigences spécifiques du projet.

Remarque

Les modifications structurelles n'affectent que l'affichage et la disposition !

Avec la structure d'un système d'adressage, seule la représentation dans l'interface utilisateur graphique est mappée. Chaque modification apportée à la structure n'affecte donc que la disposition ou l'affichage de la fonction sélectionnée dans WAGO Solution Builder ! La fonction elle-même ne peut pas être techniquement modifiée, influencée ou configurée !

Éditeur de structure

Dans le WAGO Solution Builder, la structure d'un système d'adressage est définie et configurée à l'aide de l'éditeur de structure intégré. L'éditeur de structure s'ouvre automatiquement dès qu'un système d'adressage existant est sélectionné. Les fonctions de l'éditeur de structure sont décrites en détail sous 8 Éditeur de structure.

Mot

Le registre est structuré comme suit :

Menu latéral > Référentiel > Onglet "SYSTÈMES D'ADRESSAGE"

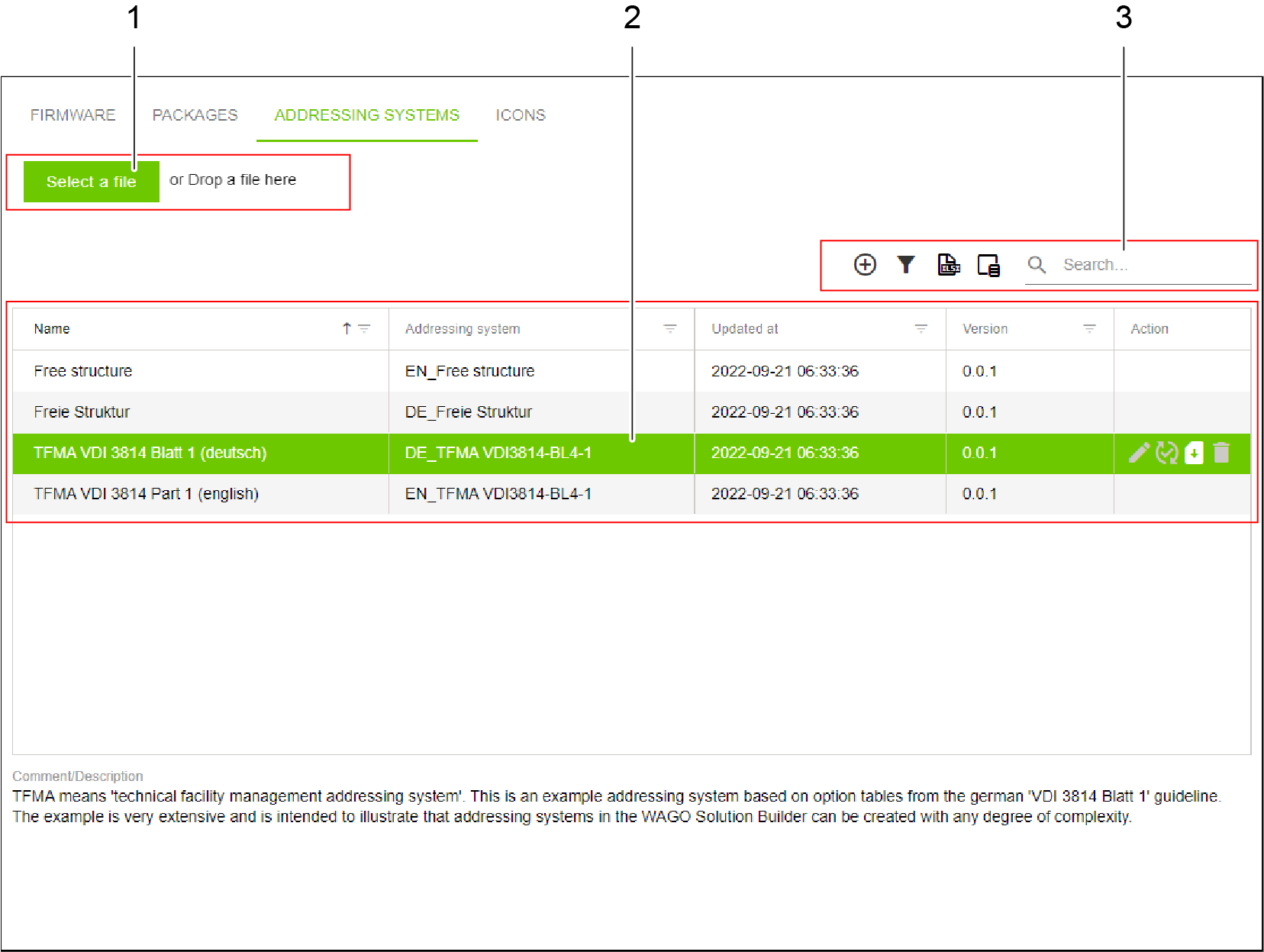

Menu latéral > Référentiel > Onglet "SYSTÈMES D'ADRESSAGE"
Table de légendes de la figure "Menu latéral > Référentiel > Onglet "SYSTÈMES D'ADRESSAGE""

Position

Désignation

1

Importer
Un système d'adressage existant peut être importé ici. Les formats suivants sont autorisés : sbsd ou xml.

Pour plus d'informations sur le fichier structuré de définition de structure de Solution Builder (fichier sbsd), voir fichier sbsd.

2

Zone "Systèmes d'adressage"
Tous les systèmes d'adressage disponibles sont affichés ici dans un tableau. Chaque système d'adressage peut être appelé et édité d'un simple clic de souris dans l'éditeur. Les systèmes d'adressage personnalisés sont marqués d'un préfixe "+".

Vous trouverez de plus amples informations à ce sujet sous 8 Éditeur de structure.

3

Boutons
Pour plus d'informations à ce sujet, voir 8 Commandes générales et symboles.

Dans ce qui suit, le système d'adressage fourni "DE_TFMA VDI3814-BL4-1" est édité dans l'éditeur à titre d'exemple.
