Étendre structurellement l'entité «Application Definition»

  1. Vous avez importé des données de planification et généré à partir de celles-ci un Application-Template (voir  Importer des données de planification et générer un modèle d'application).
  1. Dans l'arborescence, sélectionnez la première entité de type «Contrôleur» et ouvrez la structure sous-jacente.
  2. Créez dans l'arborescence une entité de type «Module d'E/S».
  3. Cliquez sur l'onglet « Réglages ».

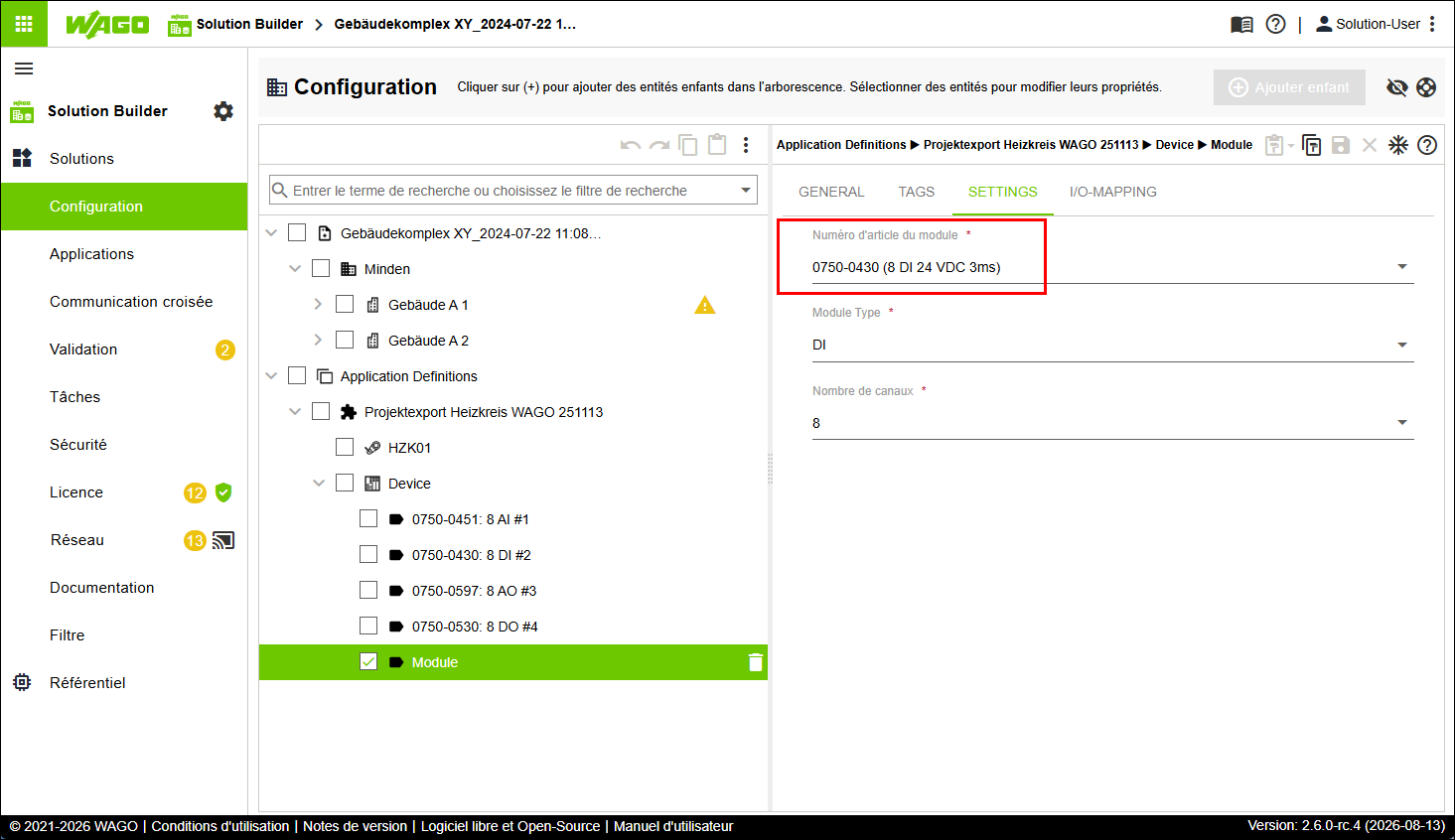

  4. Dans le champ de sélection «Modul-Artikelnummer», choisissez la référence du Module d'E/S correspondant que vous souhaitez créer.
  5. Les champs de sélection «Modultyp» et «Anzahl der Kanäle» se remplissent en fonction du contexte.

    6.

  6. Procédure alternative: Vous pouvez également remplir tous les champs de sélection manuellement. Pour cela, les valeurs saisies doivent être correctes et correspondre aux indications dans le logiciel CODESYS.
  7. Cliquez sur l'onglet «ALLGEMEIN».
  8. Attribuez dans le champ de saisie «Controller Name» un nom approprié, qui s'harmonise structurellement et terminologiquement avec les entités existantes.
  9. Cliquez sur [Enregistrer].
  10. Effectuez les étapes du chapitre suivant  Mapper et attribuer les points de données.
