Allgemeine Bedienelemente und Symbole

Zurück zur Startansicht

Schließt die aktuelle Solution und wechselt zur Startansicht.

Seitenmenü minimieren/maximieren

Klappt das Seitenmenü auf bzw. minimiert es.

Zurück zur vorherigen Ansicht

Verlässt die aktuelle Ansicht im Aktionsbereich und kehrt zur vorherigen Ansicht zurück.

Vorgang ohne zu Speichern abbrechen

Bricht einen Vorgang ab, ohne eventuell durchgeführte Änderungen zu speichern.

Onlinedokumentation

Öffnet die kontextsensitive Onlinehilfe.

Element ausblenden

Blendet einen Bereich oder ein einzelnes Element in der grafischen Oberfläche aus.

Element einblenden

Blendet einen Bereich oder ein einzelnes Element in der grafischen Oberfläche ein.

Überblendhilfe

Aktiviert die Überblendhilfe.

Daten exportieren

Exportiert alle Dateien in das xlsx-Format.

Daten/Änderungen speichern

Speichert alle durchgeführten Änderungen.

Als neue Strukturdefinition speichern unter neuem Namen

Solution gesperrt

Die Solution ist mit einem Schreibschutz versehen und somit gegen unbeabsichtigtes Bearbeiten geschützt.

Eigenschaften in Zwischenablage kopieren

Startet den Kopierprozess der Eigenschaften in die Zwischenablage.

Eigenschaften aus Zwischenablage einfügen

Öffnet die gespeicherten Inhalte in der Zwischenablage zur Auswahl für das Einfügen.

Händisch definierter Wert

Kennzeichnet einen händisch festgelegten Wert.

Hinweis: Der eingegebene Wert wird im Anschluss durch die internen Mechanismen der Software nicht automatisch berechnet. Ein Klick auf die Schaltfläche [Neu berechnen] löst diesen Zustand wieder auf.

Informationen hierzu finden Sie im Kapitel 8 Register „ADRESSIERUNG“.

Element löschen

Löscht ein oder mehrere markierte Elemente.

Element hinzufügen

Legt ein neues Element an.

Neue Option hinzufügen

Fügt eine neue Option im Struktureditor hinzu.

Neue Lizenz manuell hinzufügen

Öffnet einen Dialog, um einem Controller eine neue Lizenz manuell hinzuzufügen (siehe 8 Register „LIZENZEN“).

Schritt rückwärts

Springt einen Schritt zurück und macht damit jeweils die letzte Änderung rückgängig.

Schritt vorwärts

Springt einen Schritt vorwärts, wenn zuvor die Rückwärtsfunktion genutzt worden ist.

Aktuelle Ansicht fixieren

Friert eine Ansicht ein, sodass diese sichtbar bleibt, auch wenn in der Baumstruktur ein anderes Element ausgewählt wird.

Entitätenbaum exportieren

Exportiert die ausgewählten Elemente des Entitätenbaums als strukturierte „Solution Builder Teil-Export“-Datei (sbxpart-Datei). Weiterführende Informationen zu dieser Datei finden Sie unter sbxpart-Datei.

Entitätenbaum importieren

Importiert den Entitätenbaum als strukturierte „Solution Builder Teil-Export“-Datei (sbxpart-Datei). Weiterführende Informationen zu dieser Datei finden Sie unter sbxpart-Datei.

Entitätseigenschaften aus Excel auslesen

Importiert die 8 Entitätseigenschaften aus einer Excel-Datei.

Erneut selektieren

Wählt die zuletzt getroffene Auswahl erneut aus.

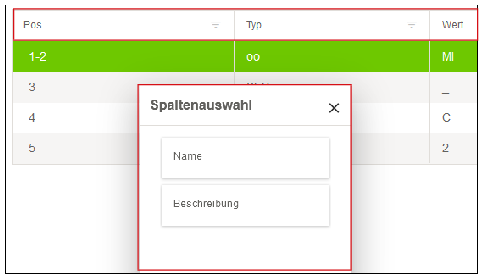

Spaltenauswahl

Ermöglicht das Einfügen weiterer Spalten, sofern verfügbar, per Drag&Drop aus dem Dialog „Spaltenauswahl“ in die Tabelle oder das Entfernen von Spalten aus der Tabelle durch Herausziehen per Drag&Drop in den Dialog „Spaltenauswahl“.

Alle IPK-Pakete anzeigen

Zeigt alle auf dem Controller vorhandenen IPK-Pakete in einer Gesamtübersicht an. Dieses setzt voraus, dass der WAGO Solution Builder vorab einmal mit dem Controller online verbunden war, um die Paketinformationen auszulesen.

Element bearbeiten

Startet den Bearbeitungsmodus für ein ausgewähltes Element oder einen Bereich.

Adressierungssystem exportieren

Exportiert das ausgewählte Adressierungssystem als strukturierte „Solution Builder Structure Definition“-Datei (sbsd-Datei). Weiterführende Informationen zu dieser Datei finden Sie unter sbsd-Datei.

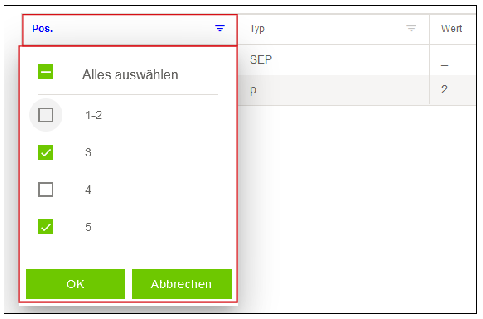

Zeilen fltern

Setzt einen Filter und blendet nur die gewünschten Zeilen in der Tabelle ein.

Zeilenfilter ein-/ausblenden

Blendet ein Suchfeld in jeder Spalte ein, um eine spaltenweise Volltextsuche zu ermöglichen.

Suchfeld

Durchsucht den gesamten Inhalt einer Tabelle nach dem Suchbegriff.

Spaltenreihenfolge

Sortiert die Liste aufsteigend bzw. absteigend durch Klicken auf die Spaltenbeschreibung.

PDF-Dokument anzeigen

Zeigt ein verlinktes PDF-Dokument an.

Doppelter Name

Weist darauf hin, dass ein Namen mehrfach vergeben wurde.

Gerätemodell neu laden und alle verknüpften Geräteinstanzen aktualisieren

Lädt das Gerätemodell erneut und aktualisiert alle verknüpften Geräteinstanzen.

Geräteeinstellungen aus dem Application-Template übernehmen

Übernimmt alle Standardgeräteeinstellungen aus dem Application-Template.

Alle oder auslaufende untergeordnete Zertifikate erneuern

Erneuert alle oder auslaufende untergeordnete Zertifikate.

Zyklisch alle BACnet-Objekte abfragen

Startet das zyklische Lesen der BACnet-Objekte.

Zyklische Abfrage der BACnet-Objekte stoppen

Stoppt das zyklische Lesen der BACnet-Objekte.

Download der neuesten Firmwareversion

Lädt die neueste Firmwareversion aus dem ü WAGO Download Center.

Application-Template vom WAGO Download Center holen

Lädt ein ausgewähltes Application-Template aus dem ü WAGO Download Center.
